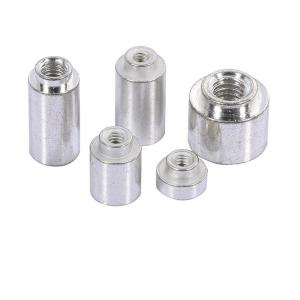

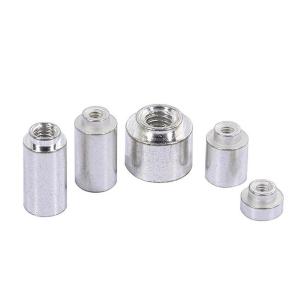

雄和远景,电路板表贴圆螺母柱,2.7X1.5,铁镀锡,1个
- SMT扩展库
- 嘉立创SMT补贴
- PCB免费打样
- 工业品
嘉立创贴片惊喜价格立即查看
价格：￥0.2668价格含税（税率13%）
- 品牌名称
- Sinhoo(雄和远景)
- 商品型号
- SMTWE2715MTJ
- 商品编号
- C36498748
- 商品毛重
1克(g)
- 表面处理 镀锡
- 材质 环保铁
广东仓0
SMT仓0
购买数量
个

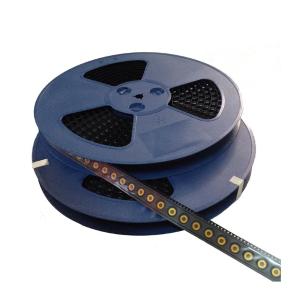

(2000个/卷，最小起订量1个，递增量：1)
总价金额：
￥0.00近期成交0单
- 商品参数
- 商品详情
- 规格书
商品参数
| 属性 | 参数值 |
|---|---|
| 商品目录 | 贴片圆螺母 |
| 表面处理 | 镀锡 |
| 属性 | 参数值 |
|---|---|
| 材质 | 环保铁 |
| 尺寸规格 | 2.7X1.5 |
商品详情
产品特点 FEATURES
1
本产品为Sinhoo（雄和远景）品牌SMTWE2715MTJ型号电路板表贴圆螺母柱，专为表面贴装技术（SMT）设计，适用于自动化生产线焊接安装
2

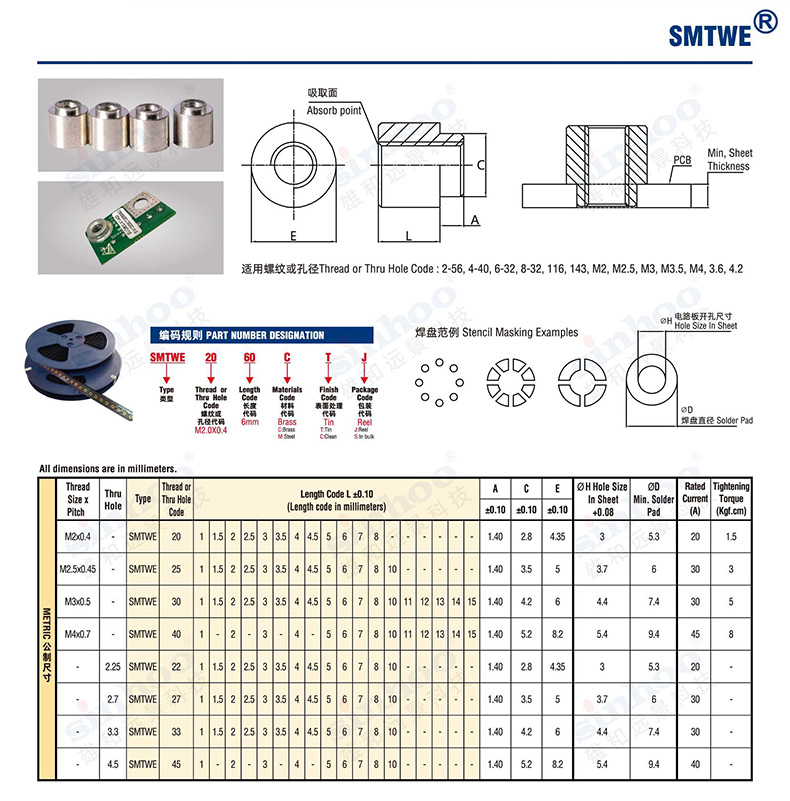

外形为标准圆柱形，结构紧凑，尺寸精确，主体直径Φ2.7mm，总长度L=1.5mm，符合高密度PCB组装需求
3
材质为铁基材料，表面镀锡处理，具有良好的可焊性、导电性和抗氧化能力，满足RoHS环保要求
4
内孔为通孔设计，内径Φ2.0mm，适合M2.0或#4-40规格螺钉配合使用，提供稳定可靠的机械连接
5
支持回流焊工艺，耐高温性能优异，可在260°C以上温度下进行焊接而不变形
6
采用精密模具制造，公差控制严格（如Φ2.70±0.10mm），确保与PCB开孔精准匹配，提升装配良率
7
可搭配标准焊盘设计，推荐焊盘直径Φ3.50mm，最小板厚≥0.8mm，适用于各类电子设备中的固定支撑结构
产品介绍 INTRODUCTION
使用场景 APPLICATIONS
1
广泛应用于消费电子、通信设备、工业控制、汽车电子等领域的PCB板上，作为螺钉固定点
2
适用于需要小型化、轻量化设计的电子产品，如智能手机、平板电脑、智能穿戴设备内部结构件
3
在需要高可靠性连接的场合，如电源模块、传感器模块、电机驱动板等，提供稳固的螺纹支撑
4
配合自动化贴片机和回流焊炉使用，实现高效批量生产，特别适合SMT贴装流程
5
也可用于需要快速拆卸维护的设备中，便于后期维修与更换
6
适配多种螺钉类型，包括十字头、一字头、内六角等，灵活适应不同装配需求
注意事项 PRECAUTIONS
1
安装前请确认PCB板开孔尺寸是否符合推荐值Φ3.50mm，避免因孔径偏差导致焊接不良或脱落
2
建议在焊接前清洁PCB焊盘及螺母柱表面，去除氧化层和污渍，提高焊接质量
3
焊接温度需控制在标准回流焊曲线范围内，避免过热造成变形或镀层脱落
4
最小安装边缘距离建议≥1.0mm，防止应力集中导致板材开裂
5
使用时注意避免机械冲击或过度拧紧，以免损坏螺纹或导致脱焊
6
存储时应保持干燥通风环境，避免长时间暴露于潮湿空气中，防止锈蚀
7
本产品为一次性焊接元件，不建议重复使用，以保证长期稳定性
