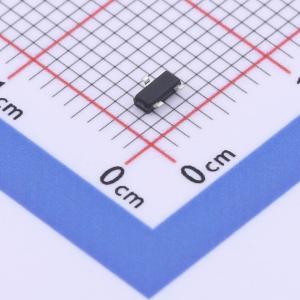

温馨提醒：图片仅供参考，商品以实物为准
JSM3401
1个P沟道 耐压:30V 电流:4A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 应用于便携式设备负载开关、DC/DC转换器。
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- JSM3401
- 商品编号
- C916409
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.031克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 4A | |
| 导通电阻(RDS(on)) | 55mΩ@10V | |
| 耗散功率(Pd) | 1.2W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 600mV | |
| 栅极电荷量(Qg) | - | |
| 输入电容(Ciss) | 950pF | |
| 反向传输电容(Crss) | 75pF | |
| 工作温度 | -55℃~+150℃ |
商品特性
- 在VGS = -10V时具有低导通电阻RDS(on)
- -5V逻辑电平控制
- P沟道SOT23封装
- 无铅,符合RoHS标准
应用领域
- 负载开关
- 开关电路
- 高速线路驱动器
- 电源管理功能
