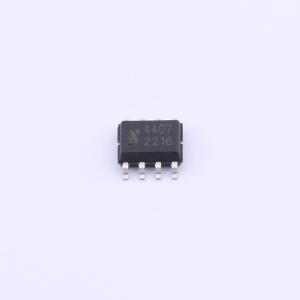

温馨提醒：图片仅供参考，商品以实物为准
JSM4407
1个P沟道 耐压:30V 电流:10A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 应用于电源转换、电机驱动等领域，提供出色的开关性能和稳定的功率管理方案。
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- JSM4407
- 商品编号
- C917090
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.17克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 10A | |
| 导通电阻(RDS(on)) | 14mΩ | |
| 耗散功率(Pd) | 2.1W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1V | |
| 栅极电荷量(Qg) | 24nC@15V | |
| 输入电容(Ciss) | 1.75nF | |
| 反向传输电容(Crss) | 180pF | |
| 工作温度 | -55℃~+150℃ |
商品概述
- 沟槽功率低压MOSFET技术
- 用于低导通电阻RDS(ON)的高密度单元设计
- 高速开关
商品特性
- VDS = -30V
- RDS(ON) < 20 m Ω,条件为 VGS = -4.5 V,ID = -6.0 A
- \mathsfRDS(ON) < 14\mathsfmΩ,条件为 \mathsfV\mathsfGS = -10\mathsfV,ID = -10.0A
- 高功率和电流处理能力
- 产品无铅
- 表面贴装封装
应用领域
- 电池开关
- 负载开关
- 电源管理
