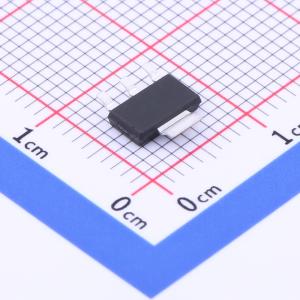

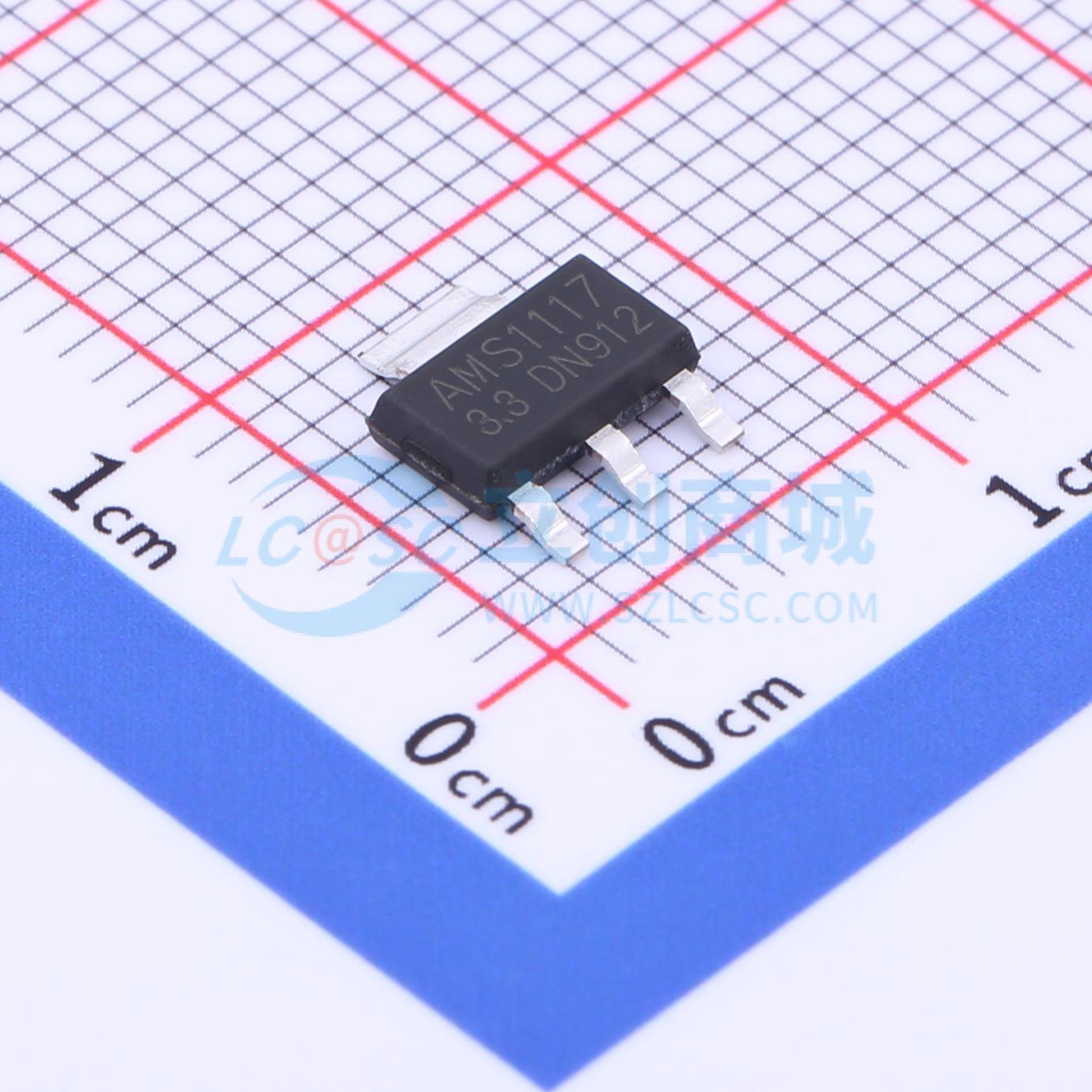

AMS1117-3.3

正 Vin=15V Vout=3.3V 1A

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 适用于各类高电流需求场景，为电子设备提供精准、可靠的电源转换与稳压功能，确保系统运行无忧。
品牌名称: JSMSEMI(杰盛微)
商品型号: AMS1117-3.3
商品编号: C917183
商品封装: SOT-223-3
包装方式: 编带
商品毛重: 0.215克(g)

商品参数

商品概述

AMS1117是一款正电压输出的低压降三端线性稳压电路，在1A输出电流下的压降为1.2V。 AMS1117分为两个版本，固定电压输出版本和可调电压输出版本。固定输出电压1.5V、1.8V、2.5V、3.3V、5.0V和可调版本的电压精度为1.5%；固定电压为1.2V的产品输出电压精度为2%。 AMS1117内部集成过热保护和限流电路，适用于各类电子产品。 AMS1117是一个低漏失电压调整器，它的稳压调整管是由一个PNP驱动的NPN管组成的，漏失电压定义为：VDROP = VBE+VSAT。 AMS1117有固定和可调两个版本可用，输出电压可以是：1.2V，1.5V，1.8V，2.5V，3.3V，和5.0V。片内过热切断电路提供了过载和过热保护，以防环境温度造成过高的结温。为了确保AM51117的稳定性，对可调电压版本，输出需要连接一个至少22μF的钽电容。对于固定电压版本，可采用更小的电容，具体可以根据实际应用确定。通常，线性调整器的稳定性随着输出电流增加而降低。

商品特性

固定输出电压为1.5V、1.8V、2.5V、3.3V、5.0V和可调版本的电压精度为1.5%
固定电压为1.2V的输出电压精度为2%
低漏失电压：1A输出电流时仅为1.2V
限流功能
过热切断
温度范围：-40℃ ~ 125℃

应用领域

膝上型电脑，掌上电脑和笔记本电脑
电池充电器
SCSI-II主动终端
移动电话
无绳电话
电池供电系统
便携式设备
开关电源的后置稳压器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 20 个)

个

起订量：20 个2500个/圆盘

总价金额：

￥ 0.00

近期成交100+单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	15V
	输出电压	3.3V
	输出电流	1A
	电源纹波抑制比(PSRR)	75dB@(120Hz)
	压差	1.3V@(800mA)

	属性	参数值
	静态电流(Iq)	2mA
	噪声	0.003%Vout
	特性	过热保护
	工作温度	-20℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
