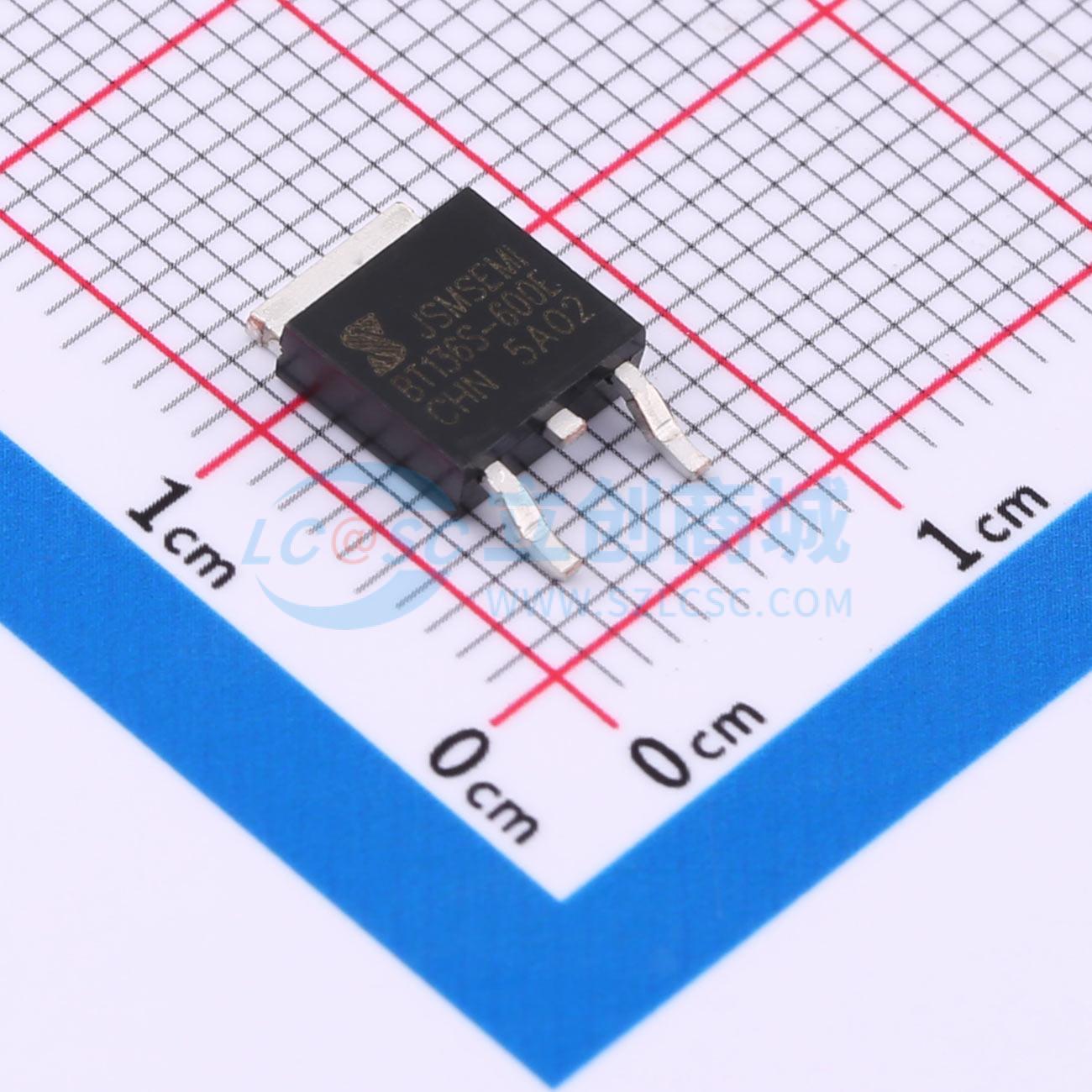

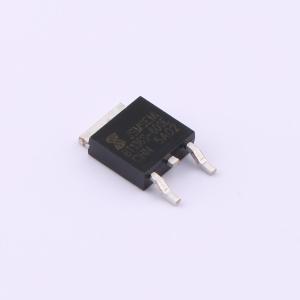

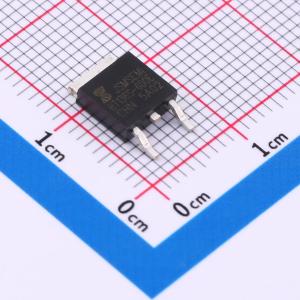

温馨提醒：图片仅供参考，商品以实物为准
BT136S-600E
4A 4象限无缓冲器三端双向可控硅
- 描述
- 适用于通用交流开关。可在加热调节、感应电机启动电路等应用中用作开关功能，在调光器、电机速度控制器中用于相位控制操作。TO-252封装符合RoHS标准。
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- BT136S-600E
- 商品编号
- C916537
- 商品封装
- TO-252
- 包装方式
- 编带
- 商品毛重
- 0.50752克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶闸管(可控硅)/模块 | |
| 可控硅类型 | 1个双向可控硅 | |
| 断态峰值电压(Vdrm) | 800V | |
| 通态电流(It) | 4A | |
| 浪涌电流 | 30A | |
| 门极平均耗散功率(PG(AV)) | 500mW |
| 属性 | 参数值 | |
|---|---|---|
| 通态峰值电压(Vtm) | 1.5V | |
| 门极触发电流(Igt) | 50mA | |
| 门极触发电压(Vgt) | 1.5V | |
| 保持电流(Ih) | 35mA | |
| 工作温度 | -40℃~+125℃ |
商品概述
BT136S-600双向可控硅适用于通用交流开关。它可用作加热调节、感应电机启动电路、调光器中的相位控制操作、电机速度控制器等应用中的开/关功能。TO-252封装符合RoHS标准。
商品特性
- 600V阻断电压
- 4A有效值通态电流
- 门极触发电流低至5mA
- 高静态dV/dt
- 符合RoHS标准的TO-252封装
应用领域
- 加热调节
- 感应电机启动电路
- 调光器中的相位控制操作
- 电机速度控制器
