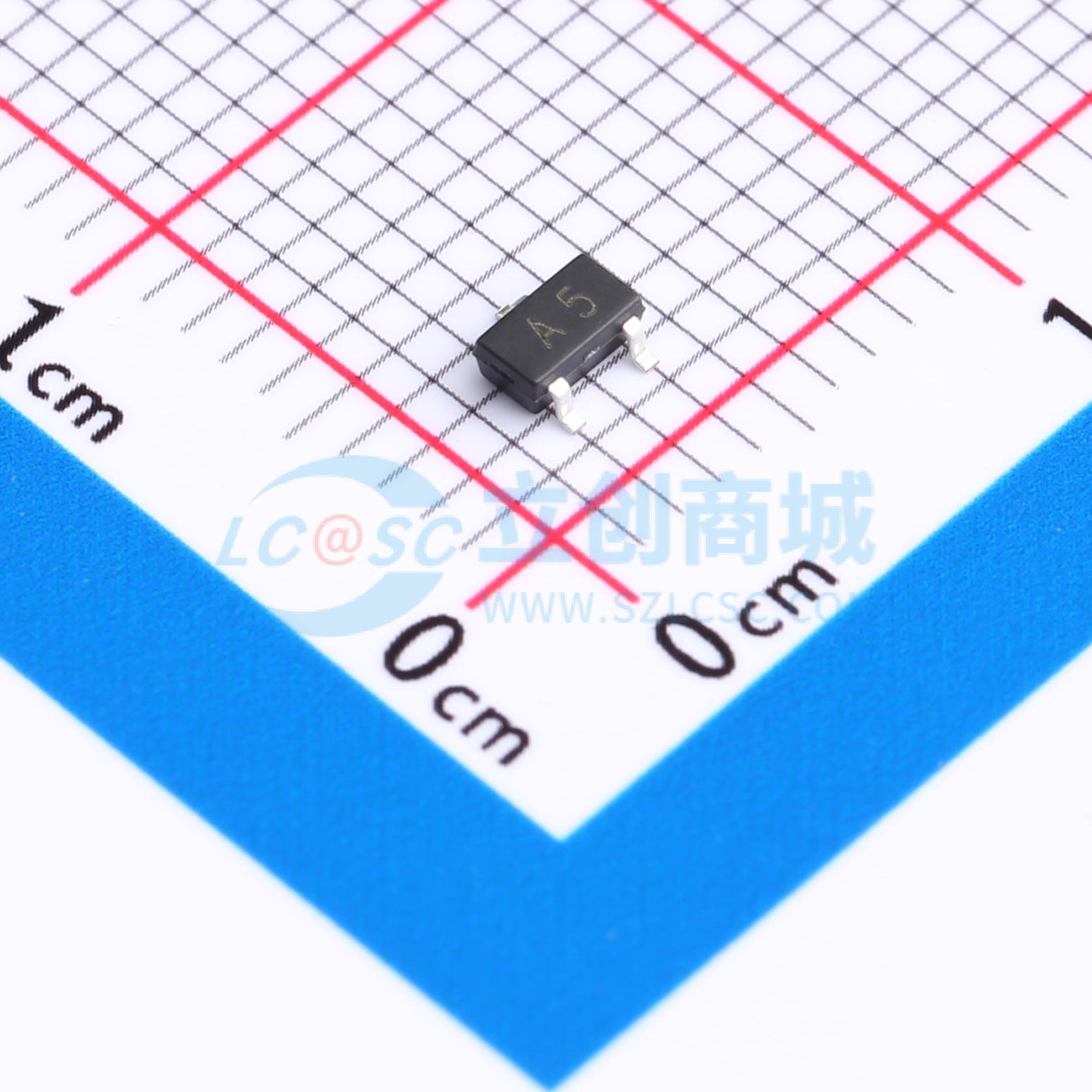

JSM2305实物图

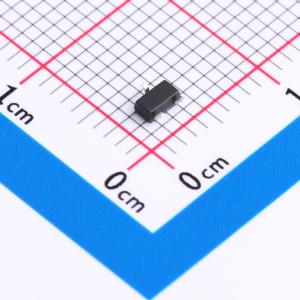

  • JSM2305商品缩略图

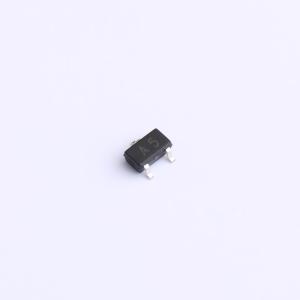

  • JSM2305商品缩略图
  • JSM2305商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

JSM2305

耐压:12V 电流:4.1A

SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
描述
高密度电池设计,可实现极低的RDS。
品牌名称
JSMSEMI(杰盛微)
商品型号
JSM2305
商品编号
C916406
商品封装
SOT-23-3L​
包装方式
编带
商品毛重
0.038克(g)

商品参数

属性参数值
商品目录场效应管(MOSFET)
数量1个P沟道
漏源电压(Vdss)12V
连续漏极电流(Id)4.1A
导通电阻(RDS(on))40mΩ@2.5V
耗散功率(Pd)350mW
属性参数值
阈值电压(Vgs(th))900mV
栅极电荷量(Qg)4.5nC
输入电容(Ciss)740pF
反向传输电容(Crss)190pF
工作温度-55℃~+150℃

商品概述

JSM2305是一款P沟道逻辑增强型功率场效应晶体管,采用高单元密度的先进沟槽技术制造。 这种高密度工艺专门用于最小化导通电阻。这些器件特别适用于低压应用,并且在非常小尺寸的表面贴装封装中需要低在线功率损耗的场景。

商品特性

  • -20V / -4.3A,RDS(ON) = 30mΩ(典型值)@VGS = -4.5V
  • -20V / -3.5A,RDS(ON) = 40mΩ(典型值)@VGS = -2.5V
  • -20V / -2.0A,RDS(ON) = 56mΩ(典型值)@VGS=-1.8V
  • -20V / -1.0A,RDS(ON) = 85mΩ(典型值)@VGS=-1.5V
  • 为极低的RDS(ON)进行超高设计
  • 出色的导通电阻和最大直流电流能力
  • 完全符合RoHS标准
  • SOT23 - 3封装设计

应用领域

-电源管理-便携式设备-DC/DC转换器-负载开关-数码相机-LCD显示器逆变器

数据手册PDF
