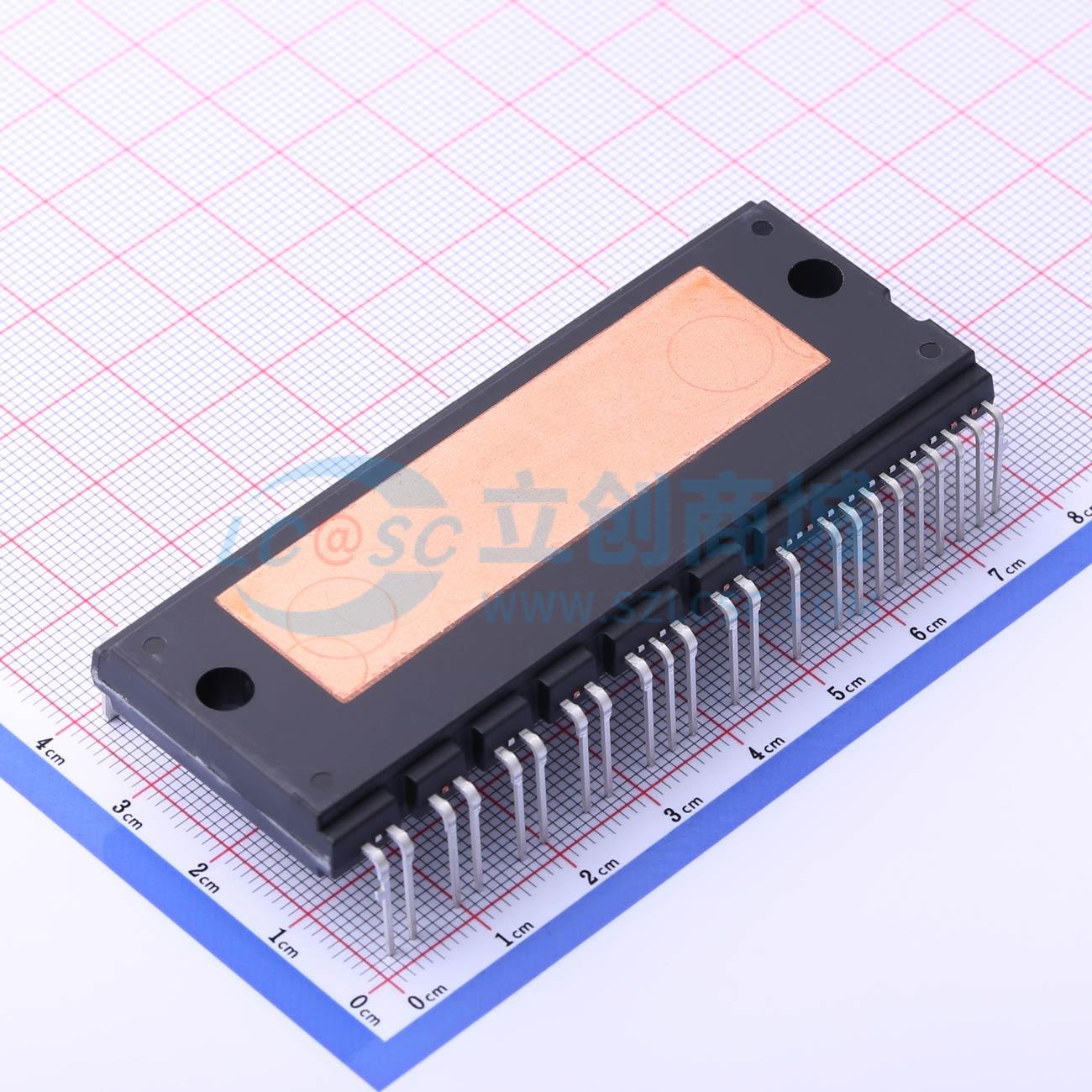

NFAL7565L4BT
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 智能功率模块(IPM) | |
| 类型 | IGBT | |
| 配置 | 三相桥 | |
| 漏源电压(Vdss) | 650V | |
| 连续漏极电流(Id) | 75A | |
| 工作电压 | 13.5V~16.5V | |
| 高侧偏置电压(Vbs) | 13V~18.5V | |
| 开关频率 | 20kHz |
| 属性 | 参数值 | |
|---|---|---|
| 隔离电压(Vrms) | 2500Vrms | |
| 耗散功率(Pd) | 223W | |
| 静态电流(Iq) | 300uA；3.5mA | |
| 工作温度 | -40℃~+150℃ | |
| 长度 | 79mm | |
| 宽度 | 31mm | |
| 功能特性 | 过流保护；欠压锁定带迟滞；短路保护 |
商品概述
NFAL7565L4BT是一款智能功率模块，为交流感应电机、无刷直流电机（BLDC）和永磁同步电机（PMSM）提供功能齐全、高性能的逆变器输出级。这些模块集成了内置IGBT的优化栅极驱动，以最大限度地减少电磁干扰（EMI）和损耗，同时还提供多种模块级保护功能：欠压锁定、过流关断、温度感应和故障报告。内置的高速高压集成电路（HVIC）仅需单电源电压，并将输入的逻辑电平栅极输入转换为高压、大电流驱动信号，以正确驱动模块内部的IGBT。每相都有独立的负IGBT端子，以支持各种控制算法。
商品特性
- UL认证编号209204（UL1557）
- 650 V - 75 A三相IGBT逆变器，包括用于栅极驱动和保护的控制IC
- 低损耗、短路额定IGBT
- 使用Al₂O₃直接键合铜（DBC）基板，热阻极低
- 内置自举二极管/电阻
- 低侧IGBT具有独立的开集电极引脚，用于三相电流检测
- 内置负温度系数（NTC）热敏电阻，用于温度监测和管理
- 通过集成的检测IGBT实现可调过流保护
- 隔离额定值为2500 Vrms/1分钟
- 这些器件符合RoHS标准
应用领域
- 运动控制 - 工业电机（200 V级交流电机）
