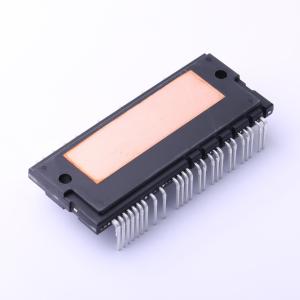

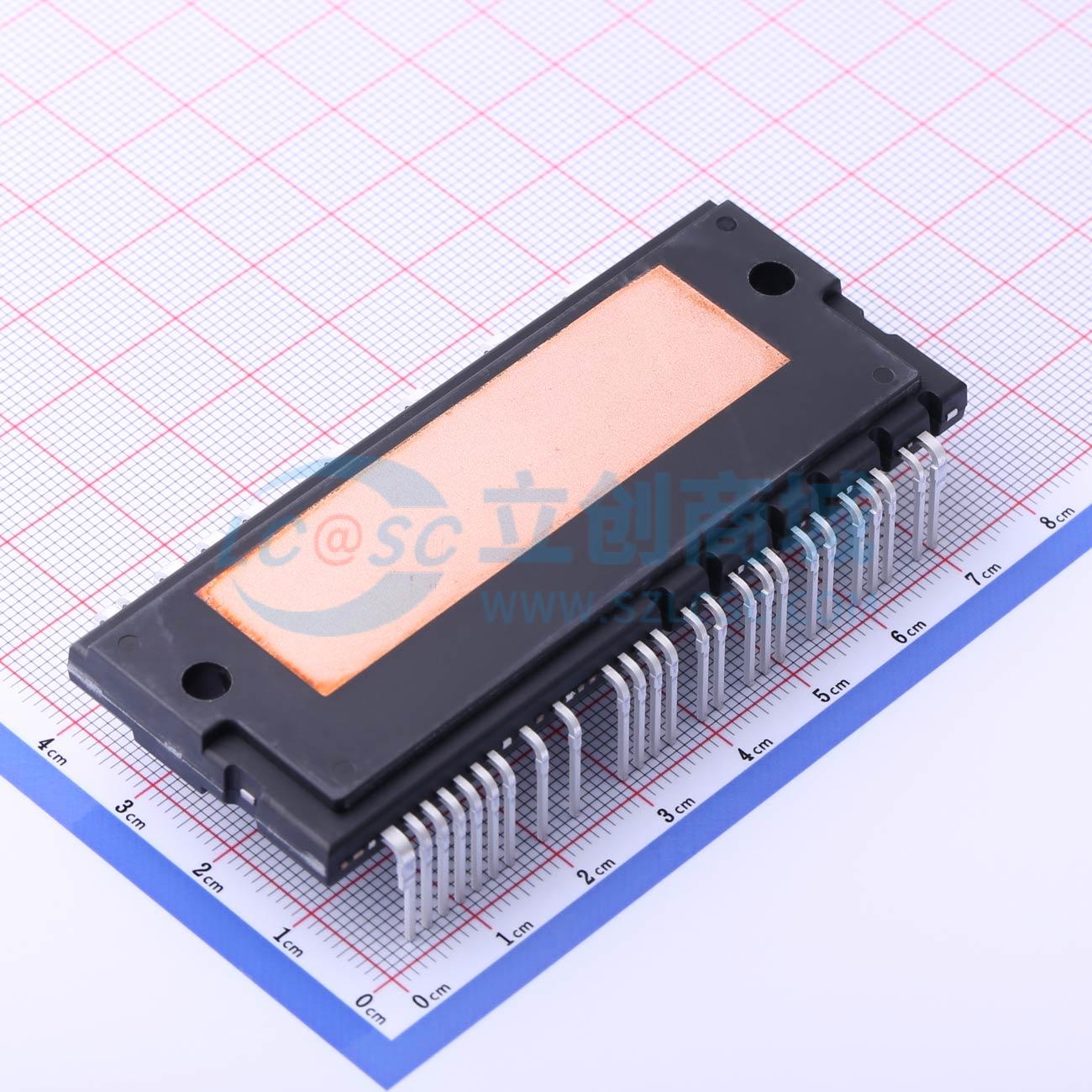

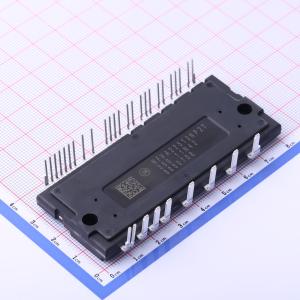

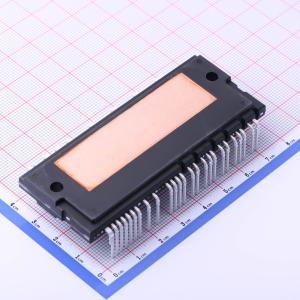

NFVA22512NP2T

NFVA22512NP2T是一款先进的自动智能功率模块（Auto IPM），为混合动力和电动汽车提供功能齐全、高性能的逆变器输出级。这些模块对内置绝缘栅双极型晶体管（IGBT）的栅极驱动进行了优化，以最大限度地减少电磁干扰（EMI）和损耗，同时还具备多种模块级保护功能，包括欠压锁定、过流关断、驱动集成电路（IC）热监测和故障报告。内置的高速高压集成电路（HVIC）仅需单电源电压，可将输入的逻辑电平栅极信号转换为驱动模块内部IGBT所需的高压、大电流驱动信号。每相均设有独立的IGBT负极端子，以支持多种控制算法。

• 采用34引脚双列直插式封装（DIP）的汽车智能功率模块（SPM）
• 通过AEC和AQG324认证，具备生产件批准程序（PPAP）能力
• 集成栅极驱动器和保护功能的1200 V - 25 A三相IGBT逆变器
• 低损耗、短路额定IGBT
• 使用氧化铝（Al₂O₃）直接键合铜（DBC）基板，热阻极低
• 内置自举二极管和专用Vs引脚，简化印刷电路板（PCB）布局
• 低侧IGBT设有独立的开集电极引脚，用于三相电流检测
• 支持单接地电源
• 内置负温度系数（NTC）热敏电阻，用于温度监测和管理
• 通过集成的检测IGBT实现可调节的过流保护
• 隔离额定值为2500 Vrms / 1分钟
• 该器件为无铅产品

• 汽车高压辅助电机：电动空调压缩机、机油/水泵、机械/涡轮增压器、各类风扇
• 运动控制
• 工业电机
