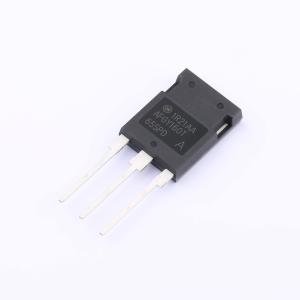

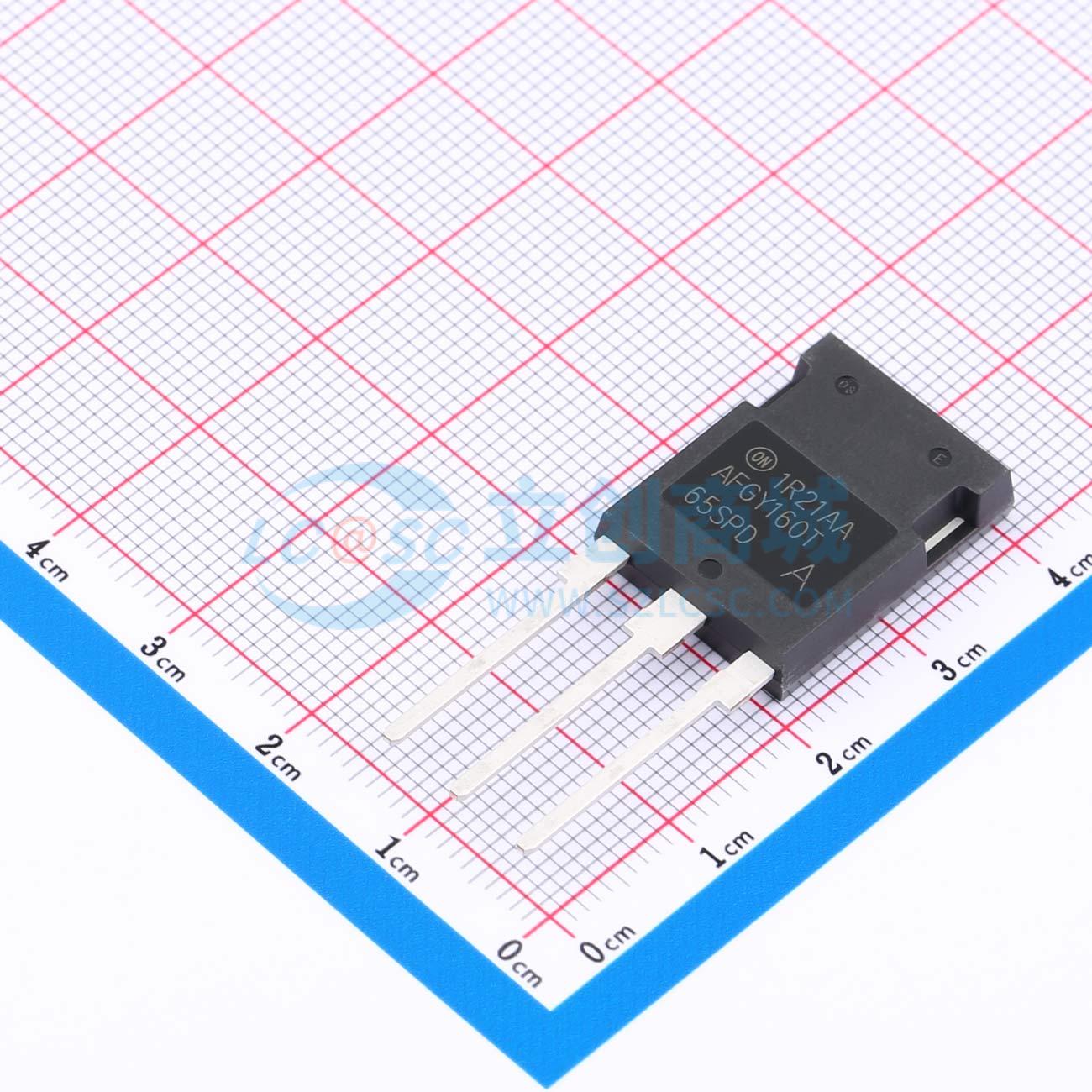

AFGY160T65SPD-B4
650V 240A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 特性：AEC-Q101认证且具备生产件批准程序（PPAP）能力。极低饱和电压：VCE(sat) = 1.6V（典型值），IC = 160A。最高结温：TJ = 175°C。正温度系数。紧密的参数分布。高输入阻抗。应用：混合动力汽车/电动汽车牵引逆变器。辅助直流/交流转换器
- 品牌名称
- onsemi(安森美)
- 商品型号
- AFGY160T65SPD-B4
- 商品编号
- C906605
- 商品封装
- TO-247-3
- 包装方式
- 管装
- 商品毛重
- 8.7克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | FS(场截止) | |
| 集射极击穿电压(Vces) | 650V | |
| 集电极电流(Ic) | 240A | |
| 耗散功率(Pd) | 882W | |
| 输出电容(Coes) | 450pF | |
| 正向脉冲电流(Ifm) | 240A | |
| 集射极饱和电压(VCE(sat)) | 2.05V@160A,15V | |
| 栅极阈值电压(Vge(th)) | 4.3V@160mA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 245nC | |
| 输入电容(Cies) | 6.71nF | |
| 开启延迟时间(Td(on)) | 53ns | |
| 关断延迟时间(Td(off)) | 98ns | |
| 导通损耗(Eon) | 12.4mJ | |
| 关断损耗(Eoff) | 5.7mJ | |
| 反向恢复时间(Trr) | 132ns | |
| 工作温度 | -55℃~+175℃@(Tj) | |
| 反向传输电容(Cres) | 55pF |
