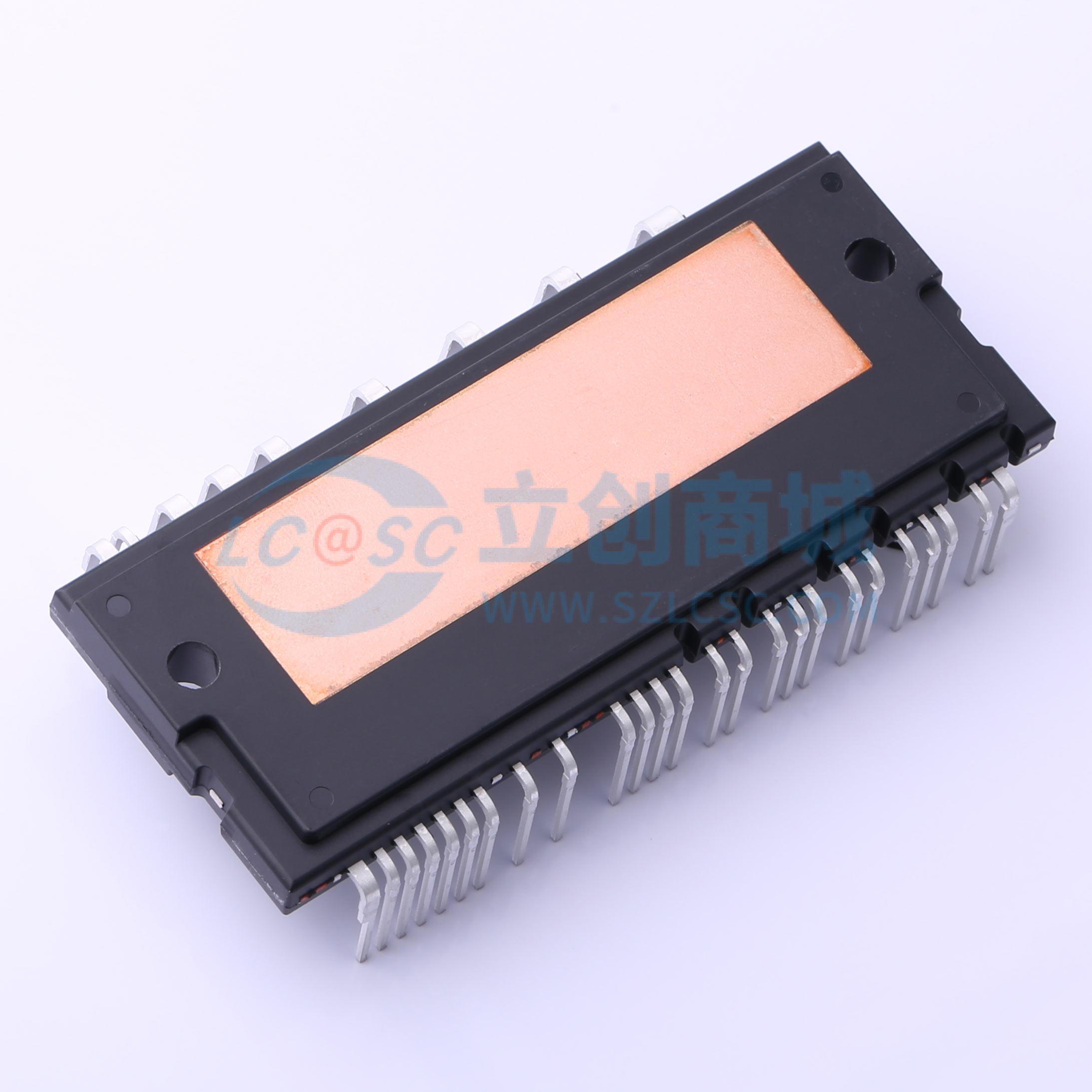

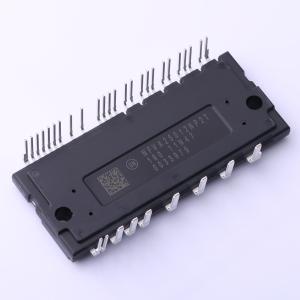

NFVA25012NP2T
汽车用三相IGBT智能功率模块，集成栅极驱动器和保护功能，适用于混合动力和电动汽车
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- onsemi(安森美)
- 商品型号
- NFVA25012NP2T
- 商品编号
- C906584
- 商品封装
- PowerDIP-34
- 包装方式
- 管装
- 商品毛重
- 77.5克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 类型 | - | |
| 输出通道数 | 3 | |
| 输出功率 | - | |
| 工作电压(Vin) | 300V~800V | |
| 转换效率 | - | |
| 输出电压(Vout) | - | |
| 输出电流(最大值) | 50A | |
| 最大容性负载 | - | |
| 隔离电压(Vrms) | 2.5kV |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | EMI抑制；过流保护；短路保护；欠压保护；过热保护 | |
| 工作温度 | -40℃~+150℃ | |
| 开关频率 | 20kHz | |
| 静态电流 | - | |
| 纹波噪声 | - | |
| 长度 | 80mm | |
| 宽度 | 33mm | |
| 高度 | 8mm | |
| 稳压类型 | - |
商品概述
NFVA25012NP2T是一款先进的自动智能功率模块（Auto IPM），为混合动力和电动汽车提供功能齐全、高性能的逆变器输出级。这些模块集成了内置IGBT的优化栅极驱动，以最大限度地减少电磁干扰（EMI）和损耗，同时还具备多种模块级保护功能，包括欠压锁定、过流关断、驱动IC热监测和故障报告。内置的高速高压集成电路（HVIC）仅需单电源电压，可将输入的逻辑电平栅极信号转换为驱动模块内部IGBT所需的高压、大电流驱动信号。每相均设有独立的IGBT负极端子，以支持各种控制算法。
商品特性
- 采用34引脚双列直插式封装（DIP）的汽车智能功率模块（SPM）
- 通过AEC和AQG324认证，可提供生产件批准程序（PPAP）文件
- 集成栅极驱动器和保护功能的1200 V - 50 A三相IGBT逆变器
- 低损耗、短路额定IGBT
- 采用氮化铝（AlN）直接键合铜（DBC）基板，热阻极低
- 内置自举二极管和专用Vs引脚，简化PCB布局
- 低侧IGBT设有独立的开路发射极引脚，用于三相电流检测
- 支持单接地电源
- 内置负温度系数（NTC）热敏电阻，用于温度监测和管理
- 通过集成的检测IGBT实现可调过流保护
- 隔离等级为2500 Vrms / 1分钟
- 这是一款无铅器件
应用领域
- 汽车高压辅助电机
- 电动空调压缩机
- 油泵/水泵
- 机械/涡轮增压器
- 各类风扇
- 运动控制
- 工业电机
