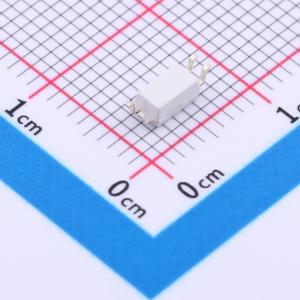

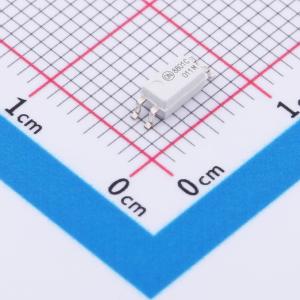

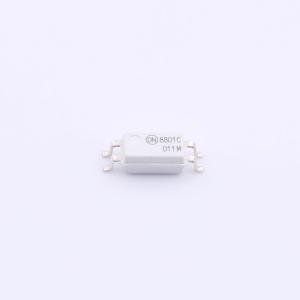

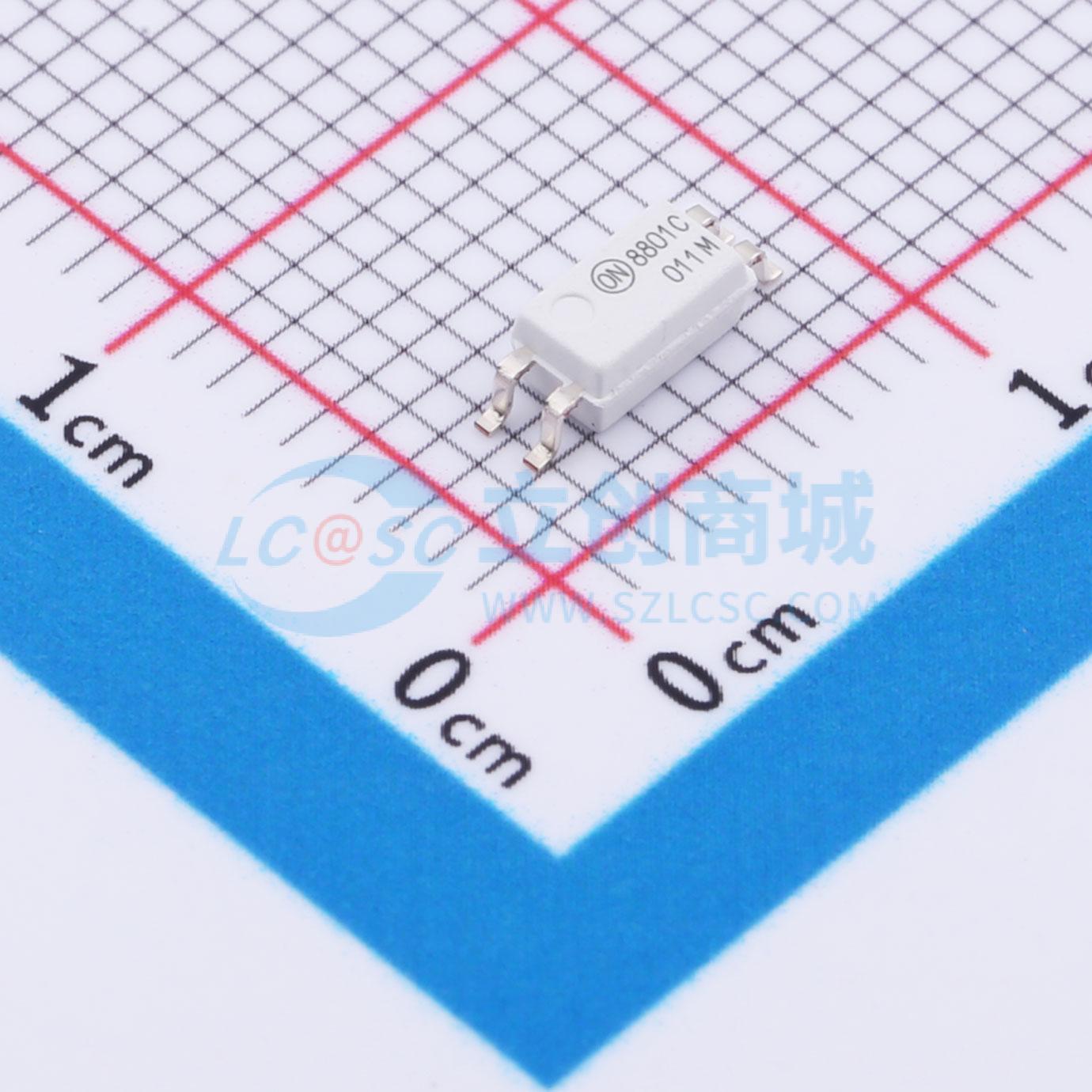

温馨提醒：图片仅供参考，商品以实物为准
FODM8801CR2
DC输入 隔离电压(rms):3750V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- OptoHiT FODM8801 是一款全新光电晶体管，利用安森美半导体先进的专属工艺技术，可实现高运行温度特性，最高可达 125°C。该光耦合器在紧凑的半间距、微型扁平、4 引脚封装中包含一个镓铝砷 (AlGaAs) 红外发光二极管 (LED),与光电晶体管进行光耦合。它以极低输入电流提供高电流传输率。输入-输出隔离电压 VISO 额定值为 3750 VACRMS。
- 品牌名称
- onsemi(安森美)
- 商品型号
- FODM8801CR2
- 商品编号
- C903721
- 商品封装
- SOIC-4-175mil
- 包装方式
- 编带
- 商品毛重
- 0.138克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.35V | |
| 输出电流 | 30mA | |
| 隔离电压(Vrms) | 3.75kV | |
| 直流反向耐压(Vr) | - | |
| 负载电压 | 75V | |
| 输出通道数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 180mV@0.75mA,1.6mA | |
| 上升时间(tr) | 5us | |
| 下降时间 | 5.5us | |
| 工作温度 | -40℃~+125℃ | |
| 电流传输比(CTR)最小值 | 100% | |
| 电流传输比(CTR)最大值/饱和值 | 560% | |
| 总功耗(Pd) | - | |
| 正向电流(If) | 20mA |
商品概述
在OptoHiT系列中，FODM8801是一款首创的光电晶体管，采用前沿的专有工艺技术，可实现高达125℃的高工作温度特性。该光耦合器由一个铝镓砷（AlGaAs）红外发光二极管（LED）与一个光电晶体管光耦合而成，采用紧凑的半间距、迷你扁平4引脚封装。它在极低的输入电流下可实现高电流传输比。输入 - 输出隔离电压VISO额定值为3750 VACRMS。
商品特性
- 采用专有工艺技术实现高工作温度：高达125℃
- 在全温度范围内保证电流传输比（CTR）规格
- 高温下具有出色的CTR线性度
- 在极低输入电流IF下的CTR
- 由安全机构规定的高隔离电压：C - UL / UL1577，1分钟3750 VACRMS，符合DIN EN/IEC60747 - 5 - 5标准
- 紧凑的半间距、迷你扁平4引脚封装（引脚间距1.27 mm，最大离地高度2.4 mm）
- 爬电距离和电气间隙距离>5 mm
- 适用于245℃红外线回流焊
- 这些是无铅器件
应用领域
- 主要适用于DC - DC转换器
- 接地环路隔离、信号 - 噪声隔离
- 通信 - 适配器、充电器
- 消费类 - 家电、机顶盒
- 工业 - 电源、电机控制、可编程逻辑控制
