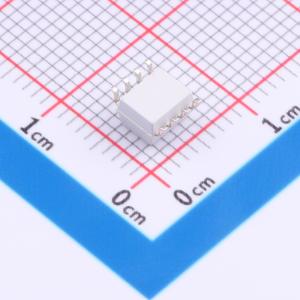

温馨提醒：图片仅供参考，商品以实物为准

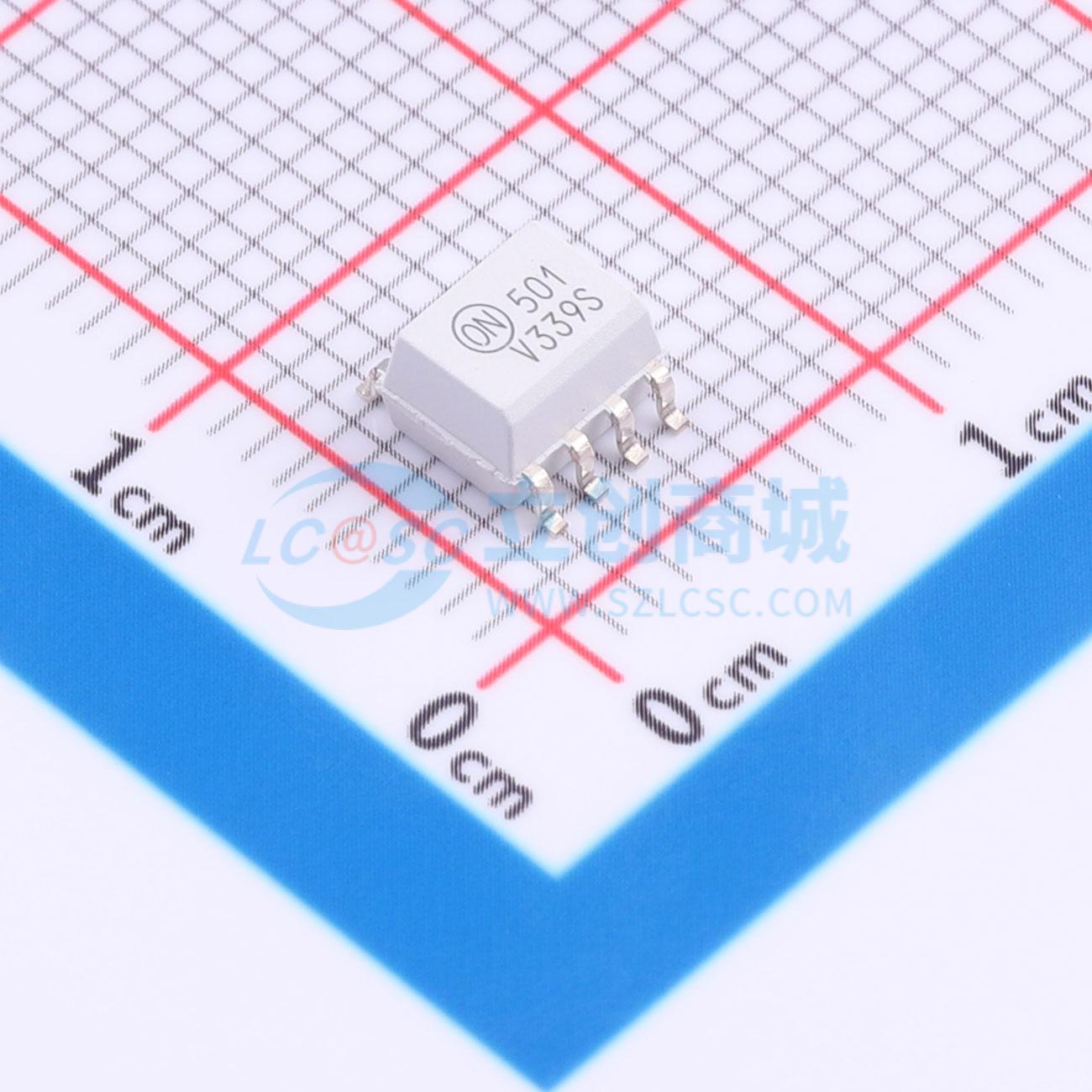

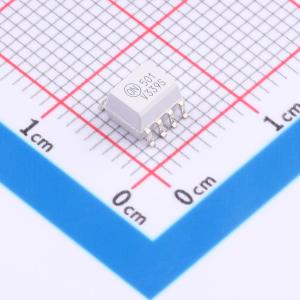

HCPL0501R2V
DC输入 1通道 隔离电压(rms):2500V@AC
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- HCPL05XX和HCPL04XX光电耦合器包含一个砷化铝镓LED，它光耦合到紧凑型8引脚小尺寸封装中一个高速光电探测器晶体管。
- 品牌名称
- onsemi(安森美)
- 商品型号
- HCPL0501R2V
- 商品编号
- C903761
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.320313克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | - | |
| 隔离电压(Vrms) | 2.5kV | |
| CMTI(kV/us) | 10kV/us | |
| 传输速率 | 1Mbit/s | |
| CTR-电流传输比 | 15% | |
| 通道数 | 1 | |
| 工作温度 | -40℃~+85℃ | |
| 传播延迟 tpLH | 1us |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpHL | 1us | |
| 输入阈值电流(FH) | - | |
| 输出电流 | 16mA | |
| 耗散功率(Pd) | - | |
| 输出电压 | - | |
| 正向压降(Vf) | 1.45V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 50mA | |
| 功能特性 | 开集电极输出 |
