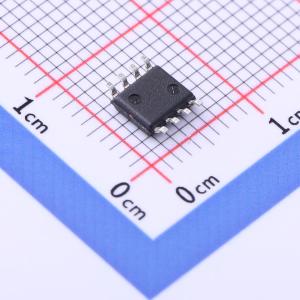

温馨提醒：图片仅供参考，商品以实物为准

CS5171GDR8G

280 kHz/560 kHz 1.5 A 集成开关升压调节器

描述: CS5171/2/3/4 是 280kHz/560kHz 开关调节器,具有高效率,1.5 A 集成开关。这些器件可在宽输入电压范围内工作,从 2.7 V 到 30 V。设计灵活性使其适用于大多数电源配置,包括升压、反激、正激、反相和 SEPIC。这些 IC 使用电流模式架构,可实现优异的负载和线路调节,并提供实用的电流限制方法。高频率操作结合高度集成的调节器电路,使电源解决方案极其紧凑。电路设计包括频率同步、关断和反馈控制等功能,支持正负电压调节。
品牌名称: onsemi(安森美)
商品型号: CS5171GDR8G
商品编号: C903461
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.21克(g)

商品参数

商品概述

CS5171/2/3/4 是具有高效率、1.5A集成开关的开关稳压器，工作频率为280kHz或560kHz。这些器件的工作输入电压范围很宽，从2.7V到30V。设计的灵活性使得这些芯片能够在大多数电源配置中运行，包括升压、反激、正向、反相和SEPIC。IC采用电流模式架构，这提供了出色的负载和线路调节性能，同时也是一种实用的限流手段。高频操作与高度集成的稳压电路相结合，实现了极其紧凑的电源解决方案。电路设计包含了诸如频率同步、关断以及针对正负电压调节的反馈控制等功能。这些器件与LT1372/1373引脚兼容。

商品特性

集成电源开关：保证1.5 A
宽输入范围：2.7 V至30 V
高频率允许使用小尺寸元件
最少的外部元件
简易外部同步
内置过流保护
频率回折在过流情况下减少元件应力
带有迟滞的热关断
可调节正或负输出电压
关断电流：最大50 μA
与LT1372/1373引脚兼容
宽温度范围
- 工业级：-40℃至125℃
- 商业级：0℃至125℃
这些设备无铅、无卤素/无BFR，并符合RoHS标准

数据手册PDF

放大查看下载PDF

交货周期

订货7-9个工作日

购买数量

(1个/圆盘，最小起订量 1 个)

个

起订量：1 个1个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	2.7V~30V
	输出电压	-
	输出电流	1.5A
	开关频率	280kHz

	属性	参数值
	工作温度	0℃~+125℃@(TJ)
	同步整流	否
	输出通道数	1
	拓扑结构	升压式
	开关管(内置/外置)	内置
	输出类型	可调
