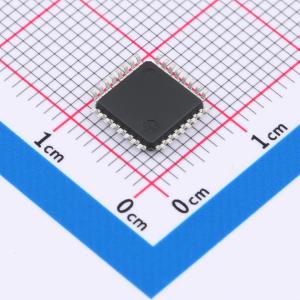

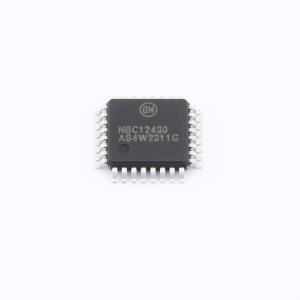

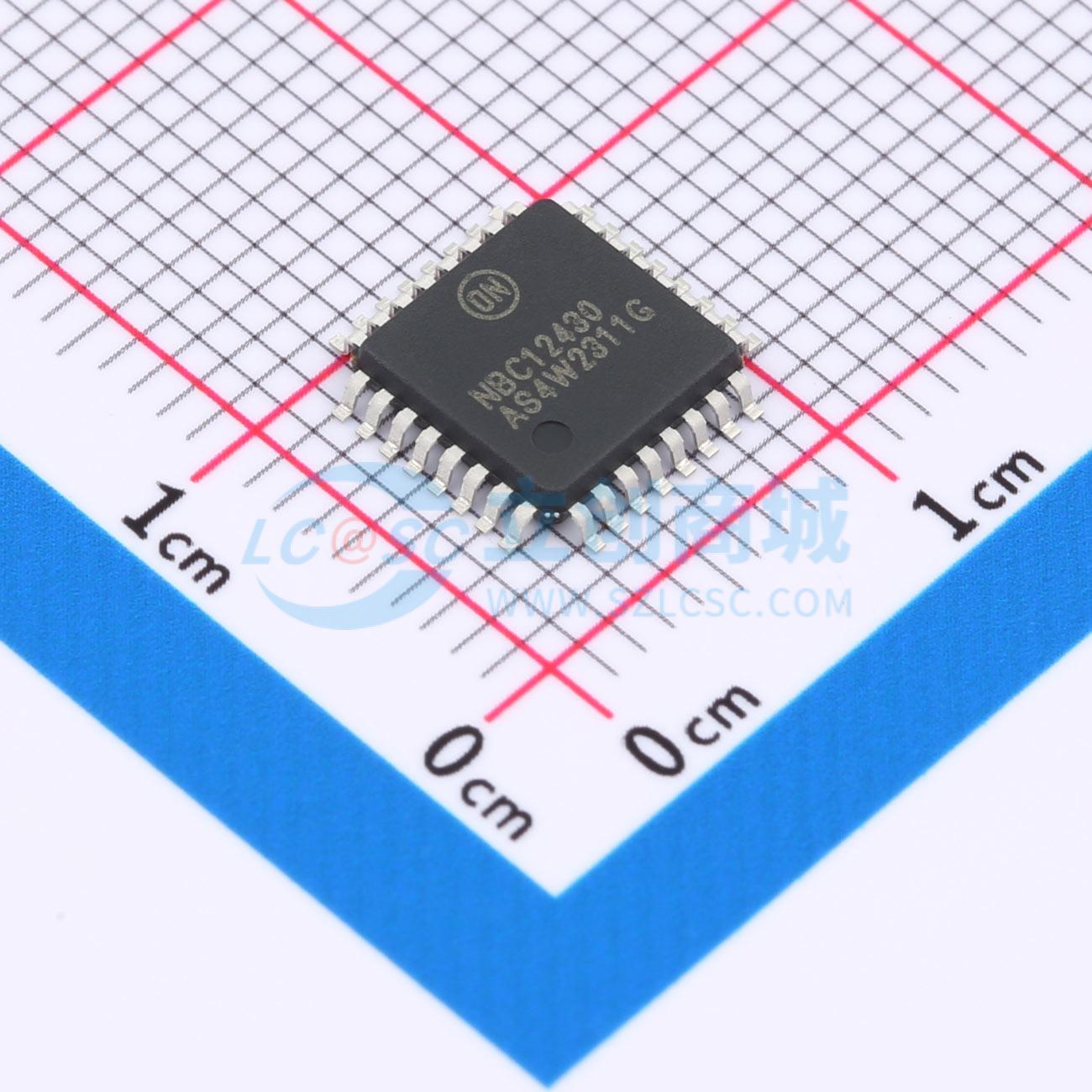

温馨提醒：图片仅供参考，商品以实物为准

NBC12430FAR2G

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是通用的、基于PLL的合成时钟源。VCO将在400MHz至800MHz的频率范围内工作。VCO频率被发送到N输出分频器，可配置为提供1、2、4或8的分频比。VCO和输出频率可以使用并行或串行接口对配置逻辑进行编程。使用16MHz晶体，根据输出分频器设置，可实现250kHz、500kHz、1.0MHz、2.0MHz的输出频率步长。PLL环路滤波器完全集成，无需任何外部组件。
品牌名称: onsemi(安森美)
商品型号: NBC12430FAR2G
商品编号: C903194
商品封装: LQFP-32(7x7)
包装方式: 编带
商品毛重: 0.88克(g)

商品参数

商品概述

NBC12430和NBC12430A是基于PLL的通用合成时钟源。VCO的工作频率范围为400 MHz至800 MHz。VCO频率被送至N输出分频器，可配置为提供1、2、4或8的分频比。可通过并行或串行接口对配置逻辑进行编程，从而设置VCO和输出频率。使用16 MHz晶体，根据输出分频器的设置，输出频率步进可达到250 kHz、500 kHz、1.0 MHz、2.0 MHz。PLL环路滤波器完全集成，无需任何外部组件。

商品特性

同类最佳的输出抖动性能，峰峰值±20 ps
50 MHz至800 MHz可编程差分PECL输出
带内部环路滤波器的完全集成锁相环
上电期间用于对计数器和输出分频器进行编程的并行接口
最小的频率过冲
串行三线编程接口
晶体振荡器接口
工作范围：VCC = 3.135 V至5.25 V
CMOS和TTL兼容控制输入
引脚和功能与摩托罗拉MC12430和MPC9230兼容
环境工作温度0℃至70℃（NBC12430）
环境工作温度 -40℃至85℃（NBC12430A）
提供无铅封装

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	时钟发生器/频率合成器/PLL
	接口类型	三线式接口
	最大输出频率	800MHz

	属性	参数值
	工作电压	3.135V~5.25V
	输出通道数	1
	工作温度	-40℃~+85℃
