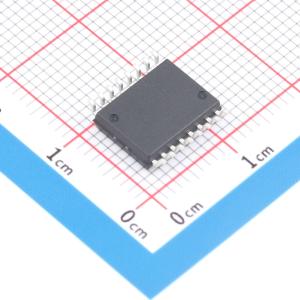

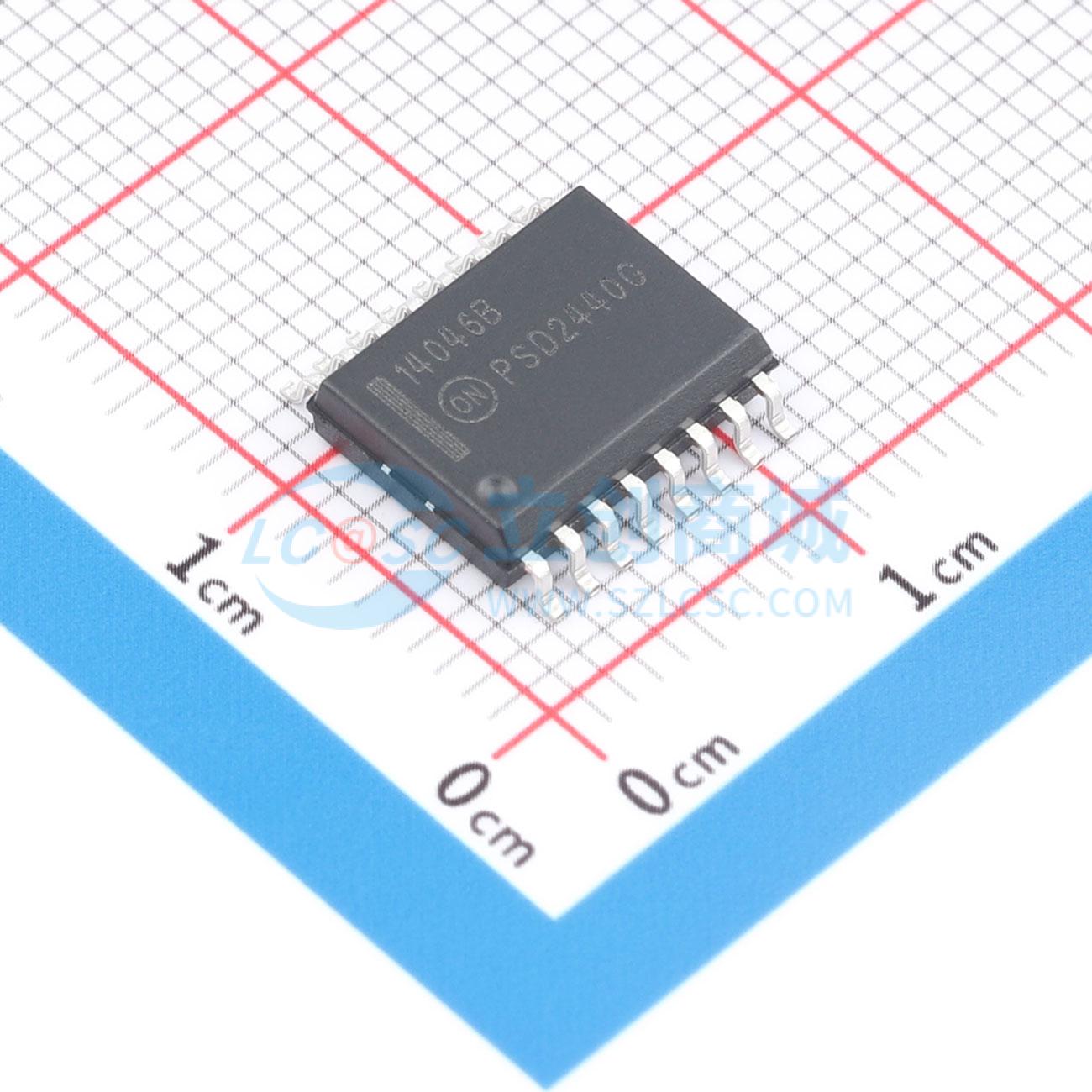

MC14046BDWG

描述: MC14046B 相锁定环路包含两个相位比较器、一个电压控制振荡器 (VCO)、源跟随器和齐纳二极管。这些比较器具有两个公共信号输入 PCAin 和 PCBin。输入 PCAin 可直接用于耦合大电压信号，或间接（使用串联电容器）耦合小电压信号。自偏置电路在该放大器的线性区域调节小电压信号。相位比较器 1（专用 OR 门极）提供数字错误信号 PC1out，并在 PCAin 和 PCBin 信号之间保持中间频率 90 相移位（两者均为 50% 占空比）。相位比较器 2（带前缘感应逻辑）提供数字错误信号 PC2out 和 LD，并在 PCAin 和 PCBin 信号之间保持 0 相移位（占空比不重要）。该线性 VCO 会产生输出信号 VCOout，其频率由输入 VCOin 的电压以及与引脚 C1A、C1B、R1 和 R2 联接的电容器和电阻确定。对于需要 VCOin 信号弹无法耐受负载的情况，使用带外部电阻的源跟随器输出 SFout。禁止输入 Inh 处于高电平时将禁用 VCO 和源跟随器，以最大程度降低待机功耗。齐纳二极管可用于进行电源调节。应用包括调频 (FM) 和 FSK 调制和解调、频率合成和相乘、频率识别，音调解码，数据同步和调理，电压-频率转换和电机速度控制。
品牌名称: onsemi(安森美)
商品型号: MC14046BDWG
商品编号: C906781
商品封装: SOIC-16-300mil
包装方式: 管装
商品毛重: 0.7354克(g)

商品参数

商品概述

MC14046B锁相环包含两个相位比较器、一个压控振荡器（VCO）、源极跟随器和齐纳二极管。比较器有两个公共信号输入，即PCA_in和PCB_in。输入PCA_in可直接与大电压信号耦合，也可（通过串联电容）间接与小电压信号耦合。自偏置电路可在放大器的线性区域调节小电压信号。相位比较器1（异或门）提供数字误差信号PC1_out，并在中心频率下使PCA_in和PCB_in信号（均为50%占空比）之间保持90°相移。相位比较器2（带前沿检测逻辑）提供数字误差信号PC2_out和LD，并使PCA_in和PCB_in信号之间保持0°相移（占空比无关紧要）。线性VCO产生输出信号VCO_out，其频率由输入VCO_in的电压以及连接到引脚C1_A、C1_B、R1和R2的电容和电阻决定。带有外部电阻的源极跟随器输出SF_out用于需要VCO_in信号但不能承受负载的情况。当抑制输入Inh为高电平时，会禁用VCO和源极跟随器，以最小化待机功耗。齐纳二极管可用于辅助电源调节。

商品特性

缓冲输出与低功耗TTL兼容
所有输入均有二极管保护
电源电压范围 = 3.0至18 V
可与CD4046B引脚对引脚替换
相位比较器1是异或门，且受占空比限制
相位比较器2在上升沿切换，不受占空比限制
带有NLV前缀，适用于汽车及其他需要特定产地和控制变更要求的应用；符合AEC - Q100标准且具备生产件批准程序（PPAP）能力
这些器件无铅且符合RoHS标准

应用领域

FM和FSK调制与解调
频率合成与倍频
鉴频
音频解码
数据同步与调理
电压 - 频率转换
电机速度控制

数据手册PDF

放大查看下载PDF

交货周期

订货65-67个工作日

购买数量

(47个/管，最小起订量 2209 个)

个

起订量：2209 个47个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	时钟发生器/频率合成器/PLL
	最大输出频率	1.9MHz
	工作电压	3V~18V

	属性	参数值
	输出通道数	2
	工作温度	-55℃~+125℃
