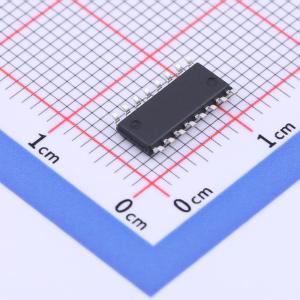

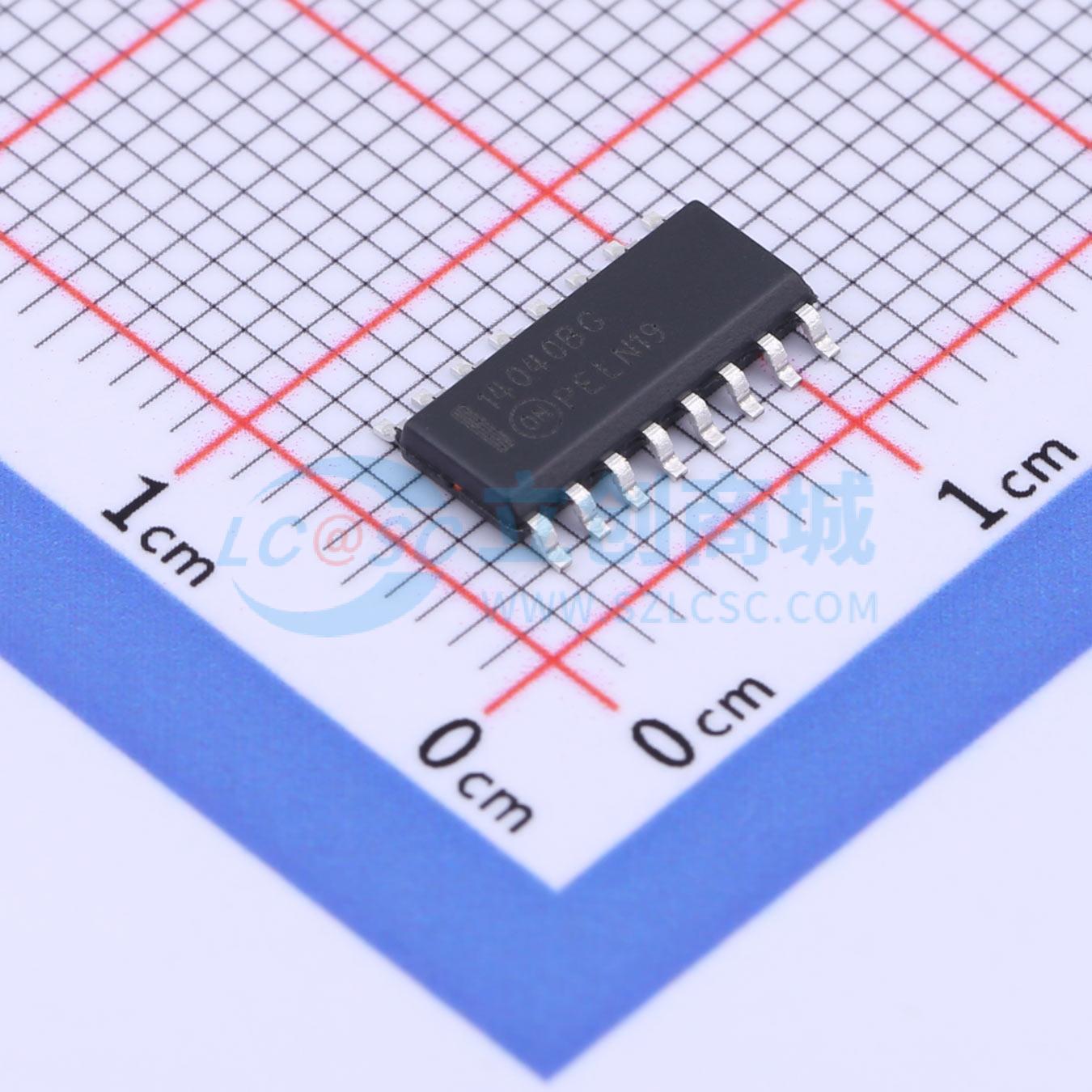

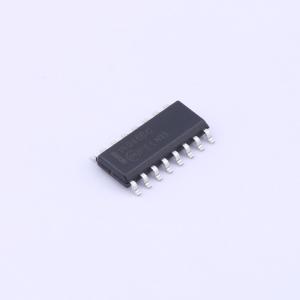

MC14040BDG
10MHz 12位二进制计数器
- 描述
- MC14040B 12 级二进制计数器采用 MOS P 沟道和 N 沟道增强型器件，集成于单一单片结构中。该部件设计有输入波形整形电路和 12 级行波进位二进制计数器。器件在时钟脉冲的下降沿进行计数
- 品牌名称
- onsemi(安森美)
- 商品型号
- MC14040BDG
- 商品编号
- C906820
- 商品封装
- SOIC-16
- 包装方式
- 管装
- 商品毛重
- 0.56克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 计数器/分频器 | |
| 逻辑类型 | 2分频 | |
| 计数方向 | 向上计数器 | |
| 工作电压 | 3V~18V | |
| 元件数 | 1 | |
| 触发沿 | 下降沿 |
| 属性 | 参数值 | |
|---|---|---|
| 复位方式 | 异步 | |
| 计时方式 | - | |
| 计数速率 | 10MHz | |
| 工作温度 | -55℃~+125℃ | |
| 每个元件位数 | 12 | |
| 传播延迟(tpd) | 500ns |
应用领域
- 时间基准发生器：通过将一个1.0兆欧电阻直接连接到标准120Vac电源线获得的60Hz正弦波应用于MC14040B的时钟输入。通过选择输出Q5、Q10、Q11和Q12，实现3600的分频。MC14012B解码计数器输出，产生单个输出脉冲，并重置二进制计数器。结果输出频率为1.0脉冲/分钟。
