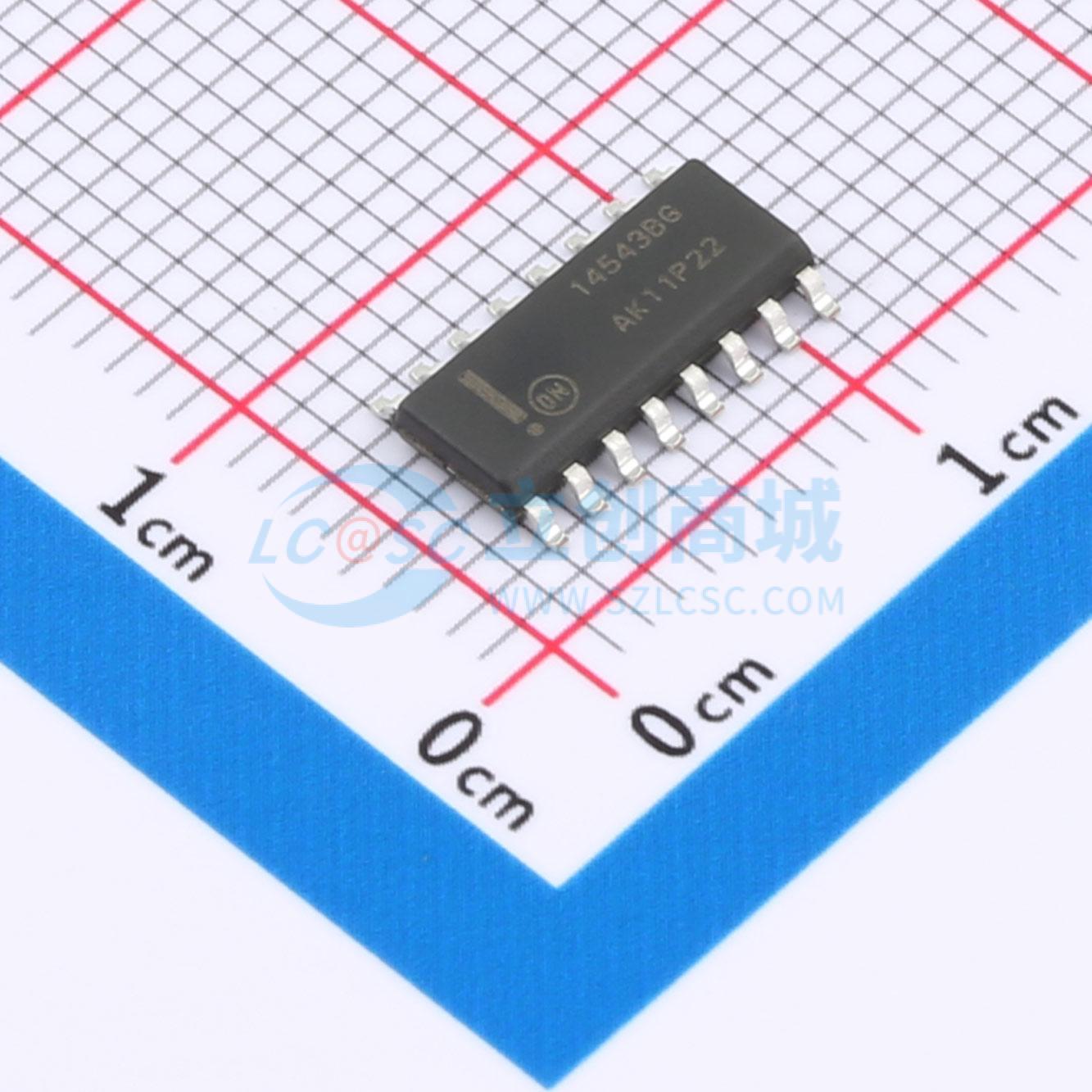

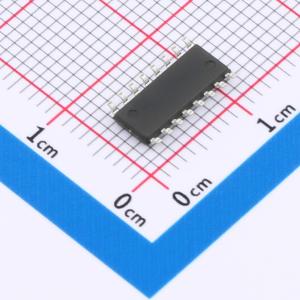

MC14543BDG

BCD到七段液晶锁存/解码/驱动器

描述

MC14543B BCD 至 7 段锁存/解码器/驱动器设计用于液晶读数，并且采用互补 MOS (CMOS) 增强型器件构建。该电路提供 4 位存储锁存、8421 BCD-7 段解码器和驱动器的功能。该器件具有反相输出组合的逻辑电平的功能。相位 (Ph)、间隔 (BI) 和锁存禁用 (LD) 输入分别用于反转真值表相位，间隔显示并存储 BCD 代码。对于液晶 (LC) 读数，将方波施加到电路的 Ph 输入和显示器的电公用底板。电路的输出直接联接到 LC 读数的各个分段。对于其他类型的读数，例如发光二极管 (LED)、白炽灯、气体排放和荧光灯读数，此数据表上给出了联接图。应用包括仪器（如计数器、DVM 等）显示驱动器、计算机/计算器显示驱动器、操舵显示驱动器和各种时钟、表和计时器用途。

品牌名称

onsemi(安森美)

商品型号

MC14543BDG

商品编号

C906832

商品封装

SOIC-16​

包装方式

管装

商品毛重

0.936364克(g)
