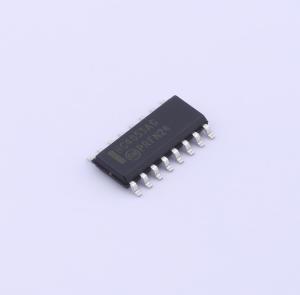

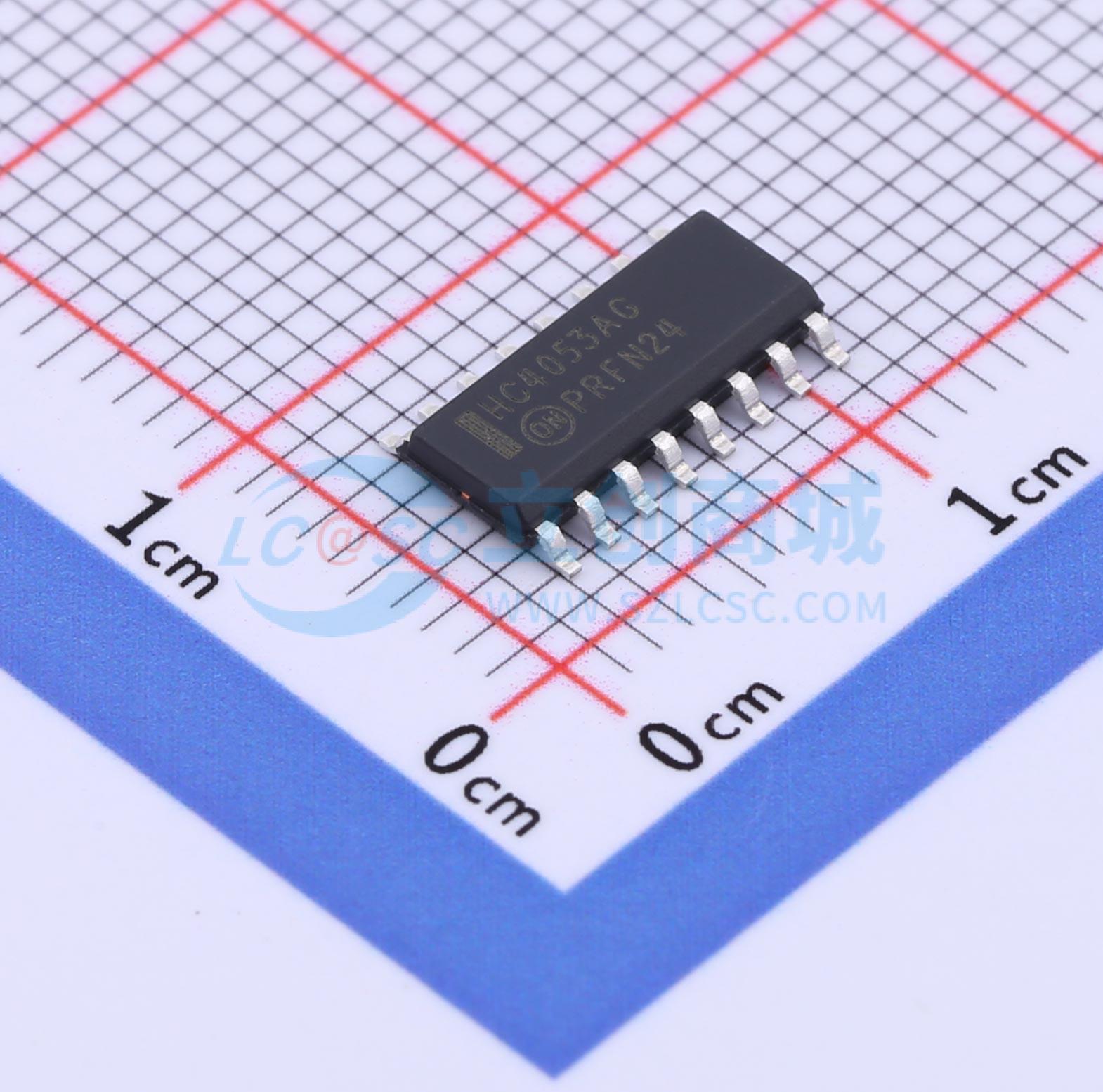

温馨提醒：图片仅供参考，商品以实物为准

MC74HC4053ADG

高性能硅栅CMOS模拟多路复用器/解复用器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MC74HC4051A、MC74HC4052A和MC74HC4053A采用硅栅CMOS技术，实现了快速的传播延迟、低导通电阻和低关断漏电流。这些模拟多路复用器/解复用器可控制在整个电源电压范围（从VCC到VEE）内变化的模拟电压。HC4051A、HC4052A和HC4053A的引脚排列与金属栅极的MC14051AB、MC14052AB和MC14053AB相同
品牌名称: onsemi(安森美)
商品型号: MC74HC4053ADG
商品编号: C906860
商品封装: SOIC-16
包装方式: 管装
商品毛重: 0.47克(g)

商品参数

商品概述

MC74HC4051A、MC74HC4052A和MC74HC4053A采用硅栅CMOS技术，实现了快速的传播延迟、低导通电阻和低关断泄漏电流。这些模拟多路复用器/解复用器可控制在整个电源电压范围（从VCC到VEE）内变化的模拟电压。 HC4051A、HC4052A和HC4053A的引脚排列与金属栅MC14051AB、MC14052AB和MC14053AB相同。通道选择输入通过模拟开关确定哪个模拟输入/输出端将连接到公共输出/输入端。当使能引脚为高电平时，所有模拟开关均关断。通道选择和使能输入与标准CMOS输出兼容；通过上拉电阻，它们也与LSTTL输出兼容。这些器件的设计使得导通电阻（Ron）在输入电压范围内比金属栅CMOS模拟开关的Ron更具线性。

商品特性

快速开关和传播速度
开关间串扰低
所有输入/输出端均有二极管保护
模拟电源电压范围（VCC - VEE） = 2.0至12.0 V
数字（控制）电源电压范围（VCC - GND） = 2.0至6.0 V
与金属栅同类产品相比，线性度更高，导通电阻更低
低噪声
符合JEDEC标准No. 7A的要求
芯片复杂度：HC4051A - 184个FET或46个等效门；HC4052A - 168个FET或42个等效门；HC4053A - 156个FET或39个等效门
带有NLV前缀的产品适用于汽车及其他需要特定产地和控制变更要求的应用；符合AEC - Q100标准且具备生产件批准程序（PPAP）能力
这些器件无铅、无卤素/无溴化阻燃剂（BFR），符合RoHS标准

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	2:1
	通道数	3
	工作电压	2V~6V

	属性	参数值
	导通电阻(Ron)	170Ω
	工作温度	-55℃~+125℃
	带宽	120MHz
	传播延迟(tpd)	67ns
