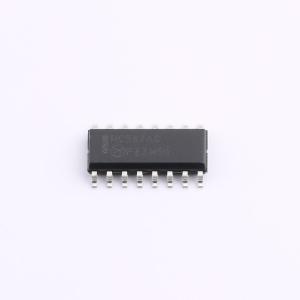

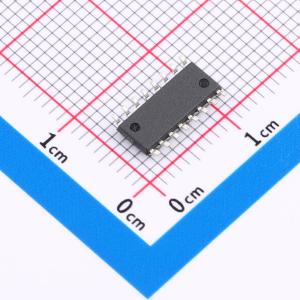

MC74HC597ADG
推挽式输出 并行或串行至串行移位寄存器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 该产品引脚排列与LS597相同，其输入与标准CMOS输出兼容；通过上拉电阻，也与LSTTL输出兼容。该产品由一个8位输入锁存器组成，可将并行数据输入到一个8位移位寄存器中，数据也可以串行加载。其功能与HC589A类似，HC589A是一个三态器件。
- 品牌名称
- onsemi(安森美)
- 商品型号
- MC74HC597ADG
- 商品编号
- C906865
- 商品封装
- SOIC-16
- 包装方式
- 管装
- 商品毛重
- 0.69克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 移位寄存器 | |
| 功能 | 并行或串行至串行 | |
| 工作电压 | 2V~6V | |
| 时钟频率(fc) | 50MHz | |
| 元件数 | 1 | |
| 每个元件位数 | 8 |
| 属性 | 参数值 | |
|---|---|---|
| 输出类型 | - | |
| 系列 | 74HC | |
| 工作温度 | -55℃~+125℃ | |
| 耗散功率(Pd) | 500mW | |
| 传播延迟(tpd) | 25ns@6V,50pF | |
| 输出电流 | 5.2mA |
