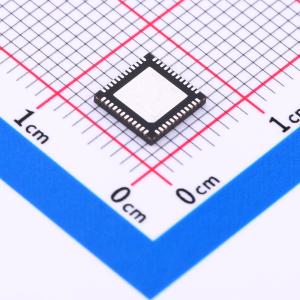

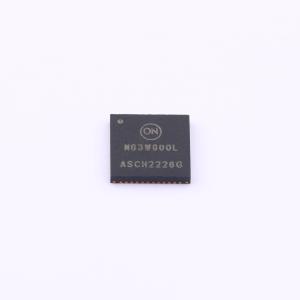

NB3W800LMNTXG

NB3W800L是一款低功耗8输出差分缓冲器，满足DB800ZL规格的所有性能要求。NB3W800L能够为英特尔快速通道互连（Intel QPI和UPI）、PCIe Gen1/Gen2/Gen3/Gen4、SAS、SATA和英特尔可扩展内存互连（Intel SMI）应用分配参考时钟。固定的内部反馈路径可确保关键QPI应用的低漂移。

• 8对差分时钟输出 @ 0.7 V
• 低功耗NMOS推挽式HCSL兼容输出
• 周期抖动 < 50 ps
• 输出间偏斜 < 50 ps
• 输入到输出延迟变化 < 100 ps
• PCIe相位抖动：Gen3 < 1.0 ps，Gen4 < 0.5 ps RMS
• QPI 9.6GT/s 12UI相位抖动 < 0.2 ps RMS
• 伪外部固定反馈，实现最低输入到输出延迟
• 独立OE控制；每个输出的硬件控制
• PLL可配置为PLL模式或旁路模式（扇出操作）
• 100 MHz或133 MHz PLL模式操作；支持PCIe、QPI和UPI应用
• 可选PLL带宽；最小化下游PLL的抖动峰值
• SMBus可编程配置
• 支持扩频；跟踪输入时钟扩展以降低EMI
• 这些是无铅器件
