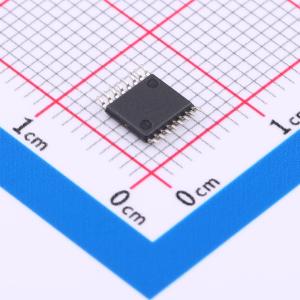

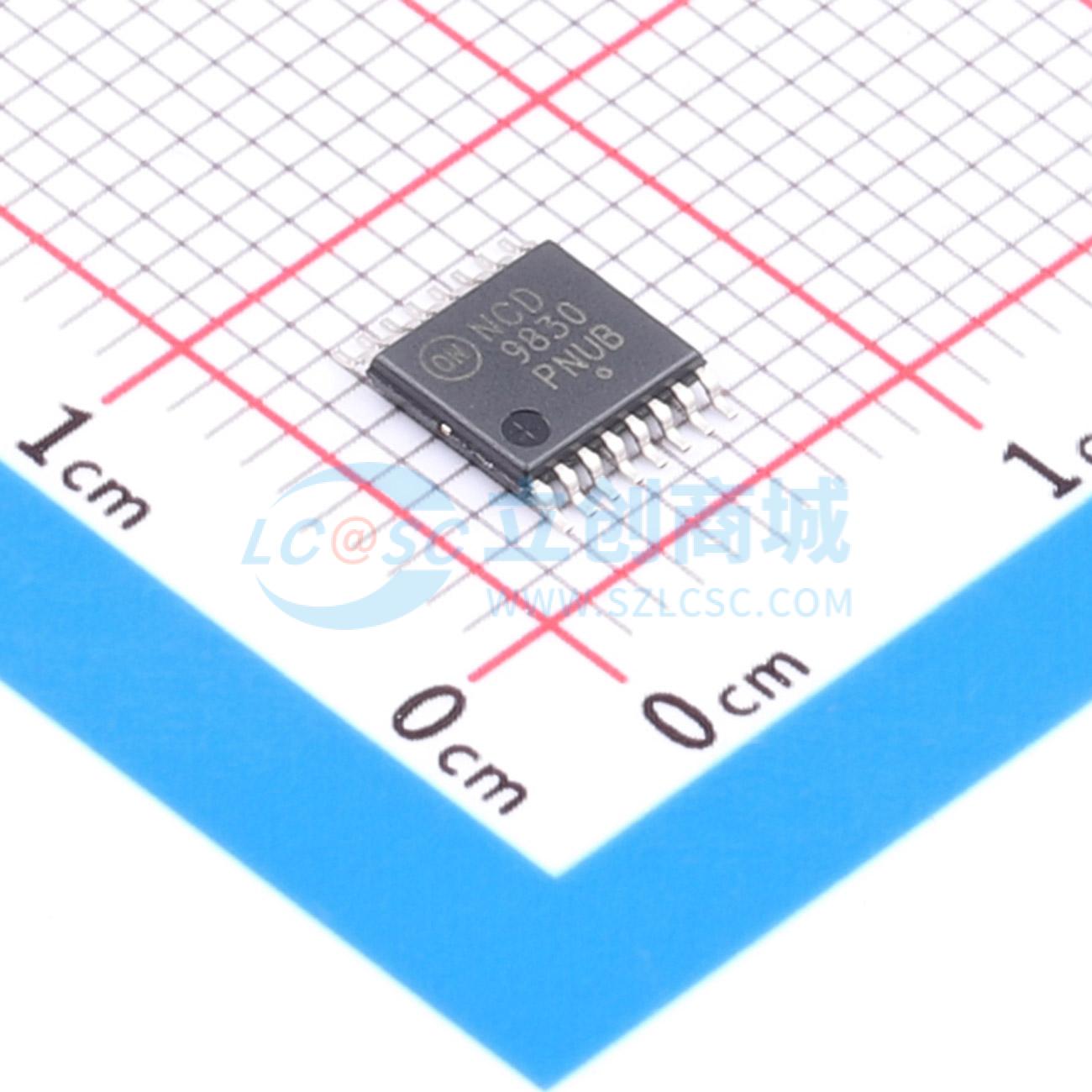

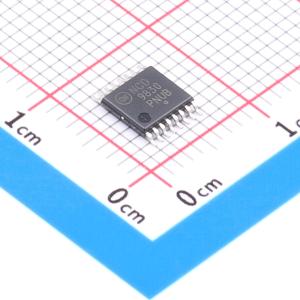

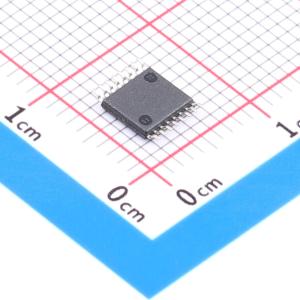

NCD9830DBR2G

NCD9830是一款两线串行可编程的模数转换器。它可以监测8个模拟输入，分辨率为8位。每个通道通过I²C接口进行选择，还可配置为单端或差分测量类型。 与NCD9830的通信通过I²C接口完成，该接口与行业标准协议兼容。通过此接口可实现对NCD9830的配置。这使用户能够读取所选通道的当前测量值、切换到外部参考源并修改测量类型（单端或差分）。 NCD9830采用16引脚TSSOP封装，工作电源电压范围宽，为2.7至5.5 V。 NCD9830是一款低功耗逐次逼近型ADC，内置8通道多路复用器，分辨率为8位。8位分辨率确保了高抗噪性和快速数字化，使该器件适用于中高速应用。由于采用了二进制算法，该器件的内部电路运行速度高于其转换时间。该算法基于将输入信号与内置DAC生成的连续模拟信号进行比较来逼近输入信号。 该器件可在2.7 V和5 V的电源电压下工作。电源电压变化的灵活性必须与适当的参考电压选择配合使用。NCD9830的内置DAC可配置为使用外部提供的（50 mV - 5 V）参考电压或内部生成的2.5 V参考电压。然而，要获得完整的动态范围，在器件以5 V电源电压工作时，必须使用5 V的外部参考电压。当器件以2.7 V工作时，内部2.5 V参考电压足以实现完整的动态范围。 每个输出位的值根据比较器的输出进行评估。转换器需要N个转换周期才能给出输入模拟信号的N位数字输出。SAR寄存器存储输入模拟信号的等效数字位，主设备可通过I²C接口读取这些位。

• 8位ADC
• 8个单端输入/4个差分输入
• 2.7 V至5.5 V工作电压
• 内置2.5 V参考电压
• 2个地址选择引脚
• 低功耗
• 符合I²C标准的接口 - 标准、快速和高速模式
• 这些器件无铅、无卤素/无溴化阻燃剂，符合RoHS标准
