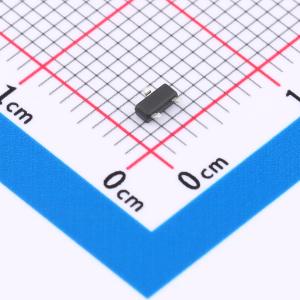

温馨提醒：图片仅供参考，商品以实物为准
NUP3105LT3G
双向ESD 32V截止 峰值浪涌电流：8A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SZ/NUP3105L专为保护24V系统中的CAN收发器免受ESD和其他有害瞬态电压事件的影响而设计。该器件采用单个紧凑的SOT−23封装，为每条数据线提供双向保护，为系统设计人员提供了一种低成本的选择，以提高系统可靠性并满足严格的EMI要求。
- 品牌名称
- onsemi(安森美)
- 商品型号
- NUP3105LT3G
- 商品编号
- C896861
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.106克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 32V | |
| 钳位电压 | 66V | |
| 峰值脉冲电流(Ipp) | 8A@8/20us | |
| 峰值脉冲功率(Ppp) | 350W@8/20us | |
| 击穿电压 | 35.6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 双路 | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 30pF |
商品概述
SZ/NUP3105L专为保护24V系统中的CAN收发器免受ESD和其他有害瞬态电压事件的影响而设计。该器件采用单个紧凑的SOT−23封装，为每条数据线提供双向保护，为系统设计人员提供了一种低成本的选择，以提高系统可靠性并满足严格的EMI要求。
商品特性
- 每线350W峰值功率耗散（8/20秒波形）
- 低反向漏电流（<100nA）
- 低电容，适用于高速CAN数据速率
- IEC兼容性：
- IEC 61000−4−2（ESD）：4级
- IEC 61000−4−4（EFT）：50A – 5/50ns
- IEC 61000−4−5（雷击）8.0A（8/20μs）
- 可燃性等级UL 94 V−0
- SZ前缀适用于汽车及其他需要唯一标识和控制变更要求的应用；符合AEC−Q101标准且具备PPAP能力
- 这些器件无铅、无卤素/无溴化阻燃剂，且符合RoHS标准
应用领域
- 工业控制网络
- 智能配电系统（SDS）
- DeviceNet
- 汽车网络
- 低速和高速CAN
- 容错CAN
- 卡车
