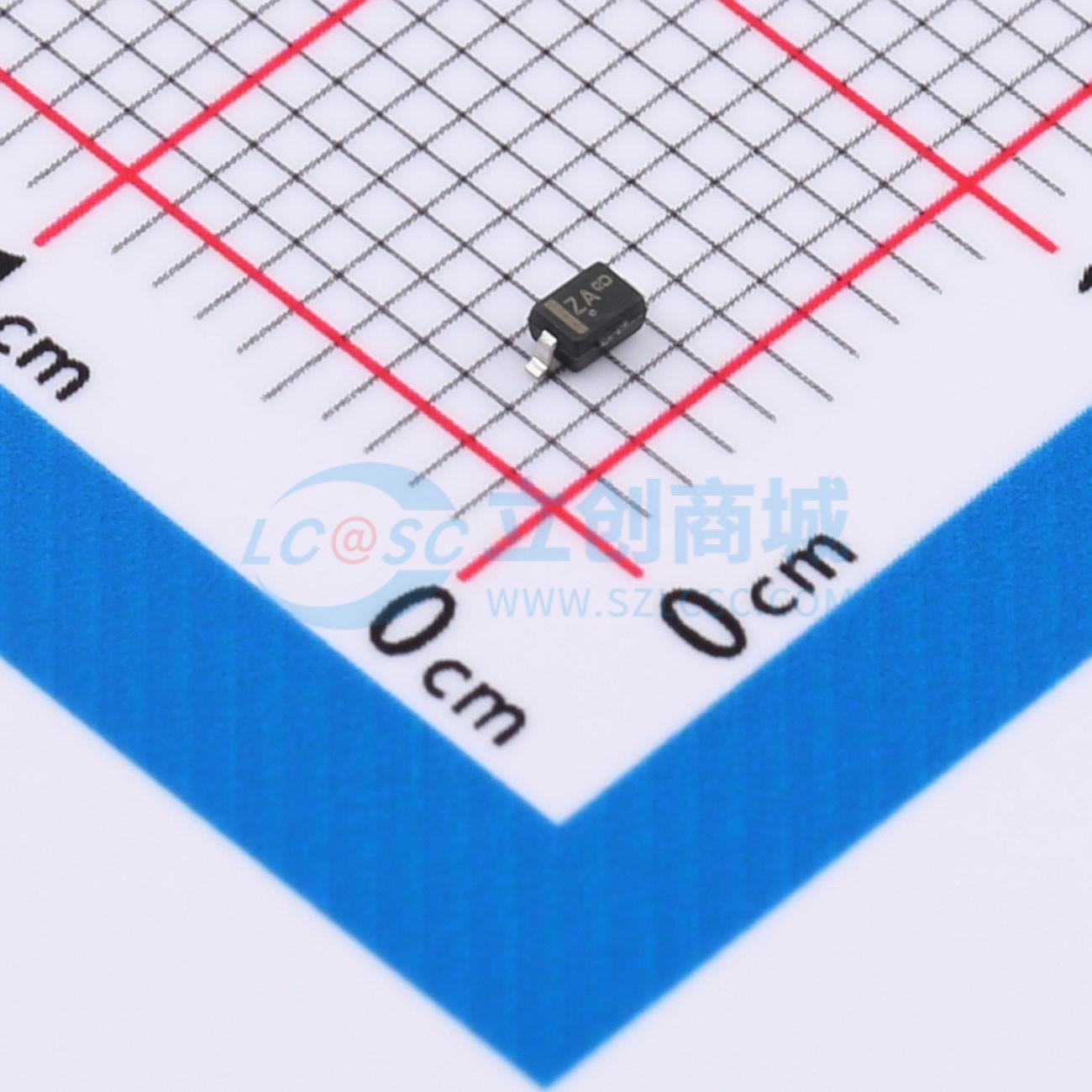

温馨提醒：图片仅供参考，商品以实物为准
SD05T3G
ESD 5V截止 峰值浪涌电流：24A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这些齐纳二极管适用于需要保护功能的应用。 此类器件适合用于电压和 ESD 敏感设备，如计算机、打印机、商务机、通信系统、医疗设备等应用。 此类器件适用于板空间非常宝贵的情况。
- 品牌名称
- onsemi(安森美)
- 商品型号
- SD05T3G
- 商品编号
- C896890
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.06克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 9.8V | |
| 峰值脉冲电流(Ipp) | 24A@8/20us | |
| 峰值脉冲功率(Ppp) | 350W | |
| 击穿电压 | 6.2V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 10uA | |
| 工作温度 | -55℃~+150℃@(Tj) | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 350pF |
商品概述
这些浪涌保护二极管专为需要瞬态过电压保护能力的应用而设计。它们适用于对电压和静电放电（ESD）敏感的设备，如计算机、打印机、商用机器、通信系统、医疗设备等应用场景。这些器件非常适合电路板空间有限的情况。
商品特性
- 稳态功率路由：300 mW
- 峰值功率：350 W（8 x 20 μs）
- 低泄漏电流
- 阴极通过极性带标识
- 封装重量：4.507 mg/件
- 符合 IEC61000 - 4 - 2 四级标准，15 kV（空气放电），8 kV（接触放电）
- 符合 IEC6100 - 4 - 4 四级标准，40 A
- 符合 IEC6100 - 4 - 5（雷击）标准，24 A
- 符合 16 kV 人体模型 ESD 要求
- SZ 前缀适用于汽车及其他需要独特产地和控制变更要求的应用；符合 AEC - Q101 标准且具备生产件批准程序（PPAP）能力
- 这些器件无铅且符合 RoHS 标准
应用领域
- 计算机
- 打印机
- 商用机器
- 通信系统
- 医疗设备
