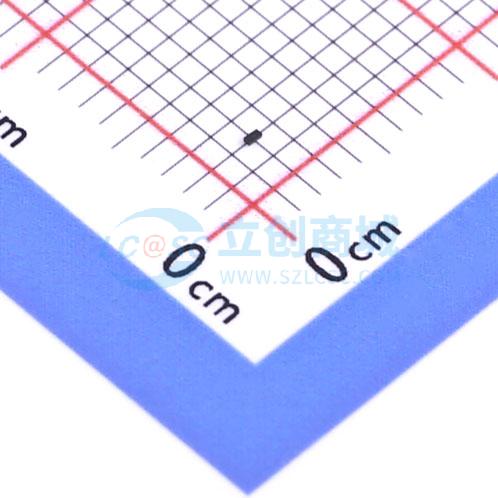

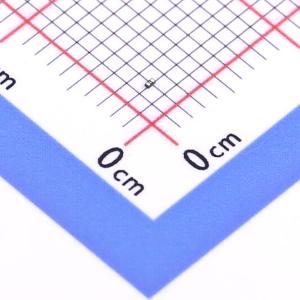

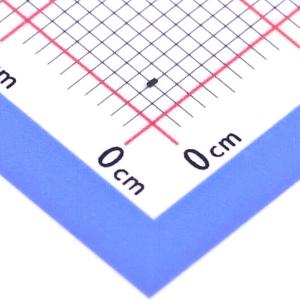

温馨提醒：图片仅供参考，商品以实物为准
ESD5111PFCT5G
ESD 3.3V截止
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ESD51x1 系列适用于针对 ESD 为电压敏感部件提供保护。绝佳的箝位功能、低泄漏和快速响应时间为接触 ESD 的设计提供了业内最佳的保护。由于尺寸小，因此该系列适用于智能手机、智能手表或板空间非常宝贵的其它许多便携式/可穿戴应用。
- 品牌名称
- onsemi(安森美)
- 商品型号
- ESD5111PFCT5G
- 商品编号
- C896704
- 商品封装
- WLCSP-2(0.3x0.6)
- 包装方式
- 编带
- 商品毛重
- 0.01538克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 5.5V；6.5V | |
| 击穿电压 | 5V | |
| 反向电流(Ir) | 100nA |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 5.5pF |
商品概述
ESD51x1 系列旨在保护电压敏感元件免受静电放电（ESD）影响。出色的钳位能力、低泄漏和快速响应时间，为易受 ESD 影响的设计提供了一流的保护。由于其尺寸小巧，适用于智能手机、智能手表或其他对电路板空间要求较高的便携式/可穿戴设备应用。
商品特性
- 低电容（最大 5 pF，I/O 到地）
- 小尺寸封装外形
- 01005 尺寸：0.435 x 0.23 mm
- 0201 尺寸：0.6 x 0.3 mm
- 符合以下 IEC 标准保护：IEC 61000−4−2（4 级）
- 低 ESD 钳位电压
- 这些器件无铅、无卤素/无溴化阻燃剂（BFR），并符合 RoHS 标准
应用领域
- 智能手机
- 智能手表
- 便携式/可穿戴设备应用
