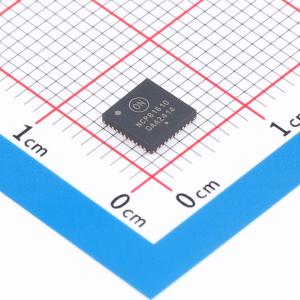

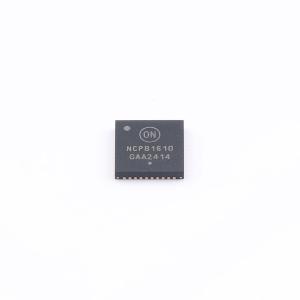

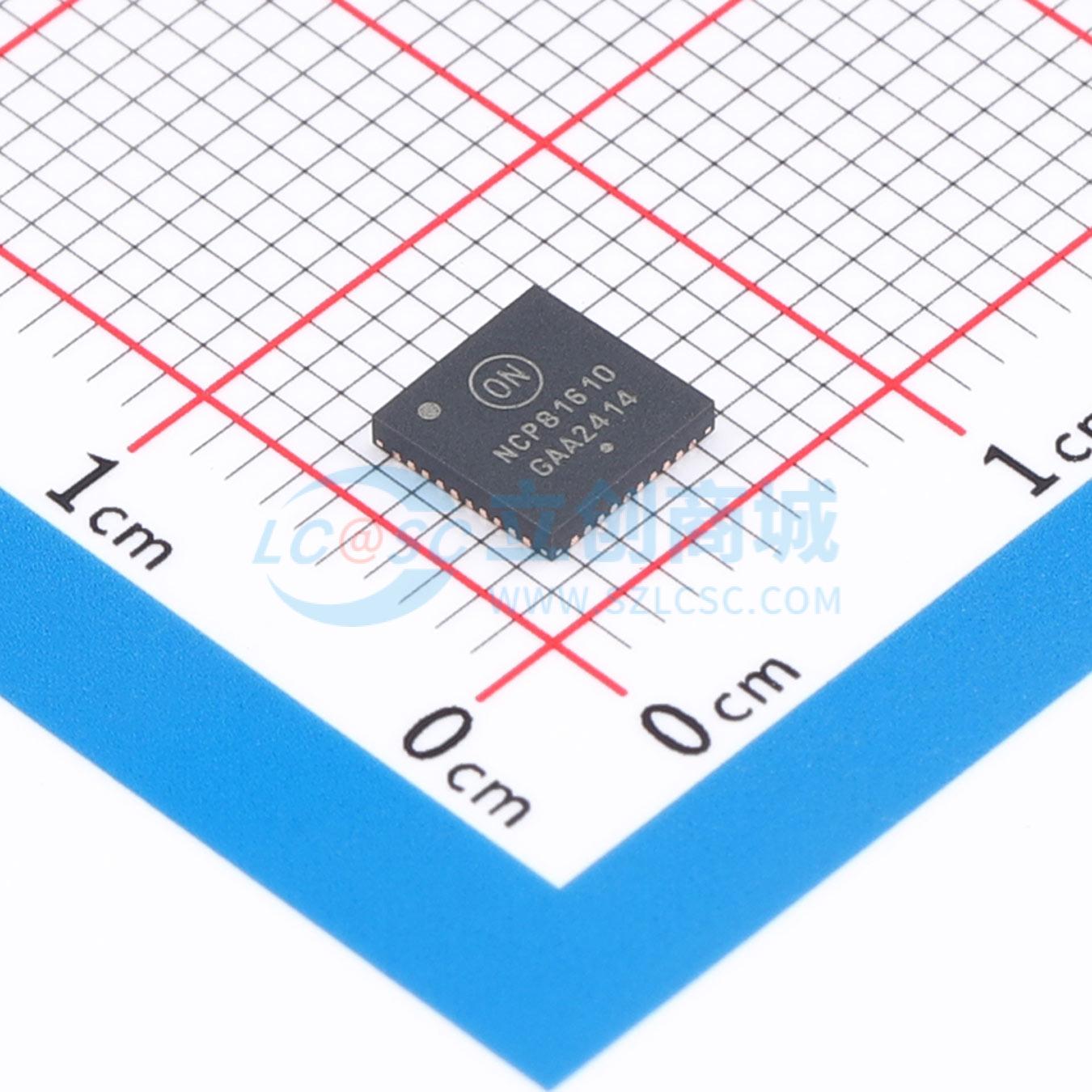

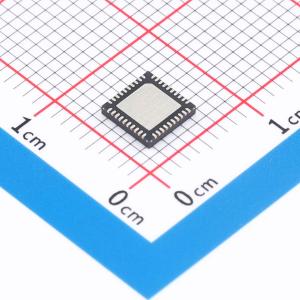

NCP81610MNTXG

8/7/6/5/4/3/2/1多相降压控制器，带PWM_VID和I2C接口

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 技术文档和设计资源数据表 (1) 封装图纸 (1)
品牌名称: onsemi(安森美)
商品型号: NCP81610MNTXG
商品编号: C895770
商品封装: QFN-40-EP(5x5)
包装方式: 编带
商品毛重: 0.19克(g)

商品参数

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	外置
	输出类型	可调
	功能特性	输出电压差分采样；轻载高效模式；外部补偿；可调软启动；过流保护；工作状态指示；可调限流

商品概述

NCP81610是一款多相同步控制器，专为新一代计算和图形处理器进行了优化。该器件能够驱动多达8相，并集成了差分电压和相电流感应、自适应电压定位以及PWM_VID接口，可为计算机或图形控制器提供精确调节的电源。集成的节能接口（PSI）允许处理器将控制器设置为三种模式之一，即全相开启、动态相 shedding 或固定低相数模式，以在轻载条件下实现高效率。双边沿PWM多相架构确保了快速的瞬态响应和良好的动态电流平衡。

商品特性

符合NVIDIA OVR4i + 规格
支持多达8相
2.8 V至20 V电源电压范围
250 kHz至1.2 MHz开关频率（8相）
电源正常输出
欠压保护（UVP）
过压保护（OVP）
每相过流限制（OCL）
系统过流保护（OCP）
启动到预充电负载时避免误触发OVP
可配置负载线
高性能运算误差放大器
每相采用真正的差分电流平衡检测放大器
相间动态电流平衡
电流模式双边沿调制，对瞬态负载实现快速初始响应
节能接口（PSI）
具有用户可设置阈值的自动相 shedding
PWM_VID和I²C控制接口
紧凑的40引脚QFN封装（5 x 5 mm本体，0.4 mm引脚间距）
这些器件无铅且符合RoHS标准

应用领域

GPU和CPU电源
显卡
台式机和笔记本应用
扩展坞
移动电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.8V~20V；4.6V~5.4V
	输出电压	-
	输出电流	-
	开关频率	250kHz~1.2MHz
	工作温度	-10℃~+100℃
