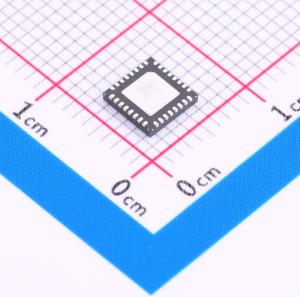

温馨提醒：图片仅供参考，商品以实物为准

NCV70517MW002R2G

29V 微步进电机驱动器驱动器

描述: NCV70517 是一款用于双极步进电机的微步进电机驱动器。该芯片通过 IO 引脚和 SPI 接口与外部微控制器进行联接。NCV70517 包含一个电流转换表，根据 NXT 输入引脚上的时钟信号以及 DIR（方向）寄存器或输入引脚的状态采用下一个微步进。如果检测到电气错误、欠电压或结温升高，该芯片则会提供错误消息。它使用专属的 PWM 算法实现可靠的电流控制。 NCV70517 完全符合汽车电压要求，非常适合汽车、工业、医疗和海洋环境中的通用型步进电机应用。由于采用这一技术，此器件特别适合使用波动电池电源的应用。
品牌名称: onsemi(安森美)
商品型号: NCV70517MW002R2G
商品编号: C895775
商品封装: QFN-32-EP(5x5)
包装方式: 编带
商品毛重: 0.110333克(g)

商品参数

商品概述

NCV70517是一款用于双极步进电机的微步进步进电机驱动器。该芯片通过I/O引脚和SPI接口与外部微控制器相连。NCV70517包含一个电流转换表，并根据“NXT”输入引脚上的时钟信号以及“DIR”（方向）寄存器或输入引脚的状态来执行下一个微步。如果检测到电气故障、欠压或结温升高，芯片会提供错误信息。它采用专有的PWM算法实现可靠的电流控制。 NCV70517完全符合汽车电压要求，非常适合用于汽车、工业、医疗和船舶环境中的通用步进电机应用。由于采用了该技术，该器件特别适用于电池供电波动的应用场景。

商品特性

用于两相步进电机的双H桥
可编程峰值电流高达800 mA
低温升压电流高达1100 mA
片上电流转换器
SPI接口
5种步进模式，从整步到16微步
完全集成的电流感应和电流调节
反电动势测量
片上失速检测
具有快速和慢速衰减自动选择功能的PWM电流控制
固定PWM频率
有源续流二极管
全输出保护和诊断
热警告和关断
与3.3 V微控制器兼容，5 V耐压输入，5 V耐压开漏输出
复位功能
过流保护
这些器件无铅、无卤素/无溴化阻燃剂，符合RoHS标准

应用领域

汽车
工业
医疗
船舶环境

数据手册PDF

放大查看下载PDF

交货周期

订货1-3个工作日

购买数量

(1个/圆盘，最小起订量 1 个)

个

起订量：1 个1个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	步进电机驱动芯片
	控制电压	-
	输出电流	-
	步长细分	16

	属性	参数值
	接口类型	SPI
	集成开关	-
	导通电阻	2.4Ω
	工作温度	-40℃~+145℃
