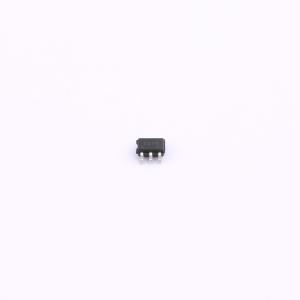

温馨提醒：图片仅供参考，商品以实物为准

FSA5157P6X

停产 FSA5157P6X

描述: FSA5157 是一款低导通电阻、低功率、单刀双掷 (SPDT) 模拟开关。此产品适用于蜂窝电话和便携式媒体播放器等应用中的音频信号切换。此产品具有 0.4Ω 超低阻抗、低于 1?A 电流耗量、1.65V 至 4.3V 的运行电压范围，适用于电池供电应用。FSA5157 还具有双向运行和先开后合功能。此器件完全适用于在 1.8V、2.5V 和 3.3V 下运行。越来越多的应用要求应用到选择输入的电压要低于 VCC 应用电压。在这种情况下，大多数开关消耗的电流通常超过 100?a。这对于电池供电的应用来说是无法接受的。FSA5157 的设计目的是在这种情况下尽量减少电流消耗。在最坏的情况下即 VCC = 4.3 v 和 VIN = 1.8 v，ICCT 的规定值 <12?A。
品牌名称: onsemi(安森美)
商品型号: FSA5157P6X
商品编号: C891269
商品封装: SC-70-6
包装方式: 编带
商品毛重: 0.035克(g)

商品参数

商品概述

FSA5157是一款低导通电阻、低功耗的单刀双掷（SPDT）模拟开关。该产品专为手机和便携式媒体播放器等应用中的音频信号切换而设计。超低的0.4Ω阻抗、亚微安级的电流消耗以及1.65V至4.3V的工作电压范围，使其非常适合电池供电的应用。FSA5157还具备双向操作和先断后通功能。该器件在1.8V、2.5V和3.3V电压下的工作特性均有完整的规格说明。越来越多的应用要求施加到选择输入端的电压低于施加的VCC电压。在这种情况下，大多数开关通常会消耗超过100μA的电流。对于电池供电的应用来说，这是一个不可接受的水平。FSA5157旨在将这种情况下的电流消耗降至最低。在VCC = 4.3V和VIN = 1.8V的最坏情况下，ICCT电流规格小于12μA。

商品特性

+2.7V电源下典型导通电阻（RON）为0.4Ω
当S输入电压低于VCC时，FSA5157的ICCT电流小于12μA
+2.7V电源下最大RON平坦度为0.25Ω
1.0×1.45mm 6引脚MicroPak封装
宽泛的VCC工作范围：1.65V至4.3V
低总谐波失真（32Ω负载下典型值为0.02%）
高电流处理能力（3.3V电源下连续电流为350mA）
控制逻辑与1.8V CMOS逻辑兼容

应用领域

手机
个人数字助理（PDA）
便携式媒体播放器

数据手册PDF

放大查看下载PDF

交货周期

订货39-41个工作日

购买数量

(3000个/圆盘，最小起订量 9000 个)

个

起订量：9000 个3000个/圆盘

总价金额：

￥ 0.00

近期成交7单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	2:1
	通道数	-
	工作电压	1.65V~4.3V
	导通时间(ton)	55ns

	属性	参数值
	导通电阻(Ron)	400mΩ
	关闭时间(toff)	30ns
	工作温度	-40℃~+85℃
	导通电容(Con)	90pF
	带宽	80MHz
