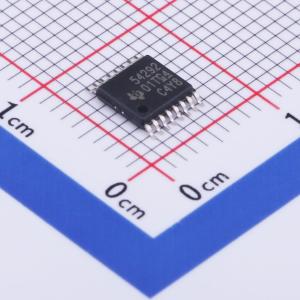

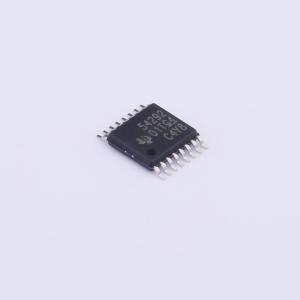

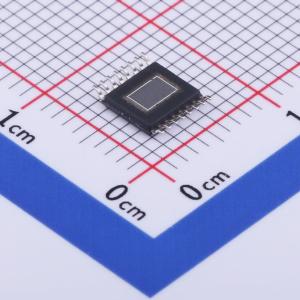

温馨提醒：图片仅供参考，商品以实物为准
TPS54292PWPR
1.5A 和 2.5A 双路全同步降压转换器
SMT扩展库PCB免费打样
- 描述
- TPS54292PWPR 是一款双路全同步降压转换器,支持 4.5V 至 18V 的输入电压范围,输出电压范围为 0.8V 至 90% 的输入电压。它集成了高侧和低侧 MOSFET,提供完全同步转换,提高效率。通道 1 可提供高达 1.5A 的连续电流,通道 2 支持高达 2.5A 的连续电流。该器件具有三种固定开关频率版本:300kHz、600kHz 和 1.2MHz。此外,还具有内部软启动、过流保护和热关断保护等功能。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS54292PWPR
- 商品编号
- C881491
- 商品封装
- HTSSOP-16-EP
- 包装方式
- 编带
- 商品毛重
- 0.12克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~18V | |
| 输出电压 | 800mV~16.2V | |
| 输出电流 | 1.5A；2.5A | |
| 开关频率 | 1.2MHz | |
| 工作温度 | -40℃~+125℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 2 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | - |
商品概述
TPS54290、TPS54291 和 TPS54292 器件是双输出全同步降压转换器，能够以最少的外部组件支持应用。它们的工作输入电压范围为4.5V至18V，支持低至0.8V及高达输入电压90%的输出电压。
集成了高边和低边MOSFET，提供效率更高的全同步转换。通道1可以提供高达1.5A的连续电流，而通道2则支持高达2.5A的电流。
电流模式控制简化了补偿。外部补偿增加了用户选择不同类型输出电容的灵活性。
180°反相操作减少了通过输入电容的纹波电流，从而降低了输入电容的需求，减轻了电磁干扰，并延长了电容寿命。
应用领域
- 机顶盒
- 数字电视电源为DSP消费电子设备供电
