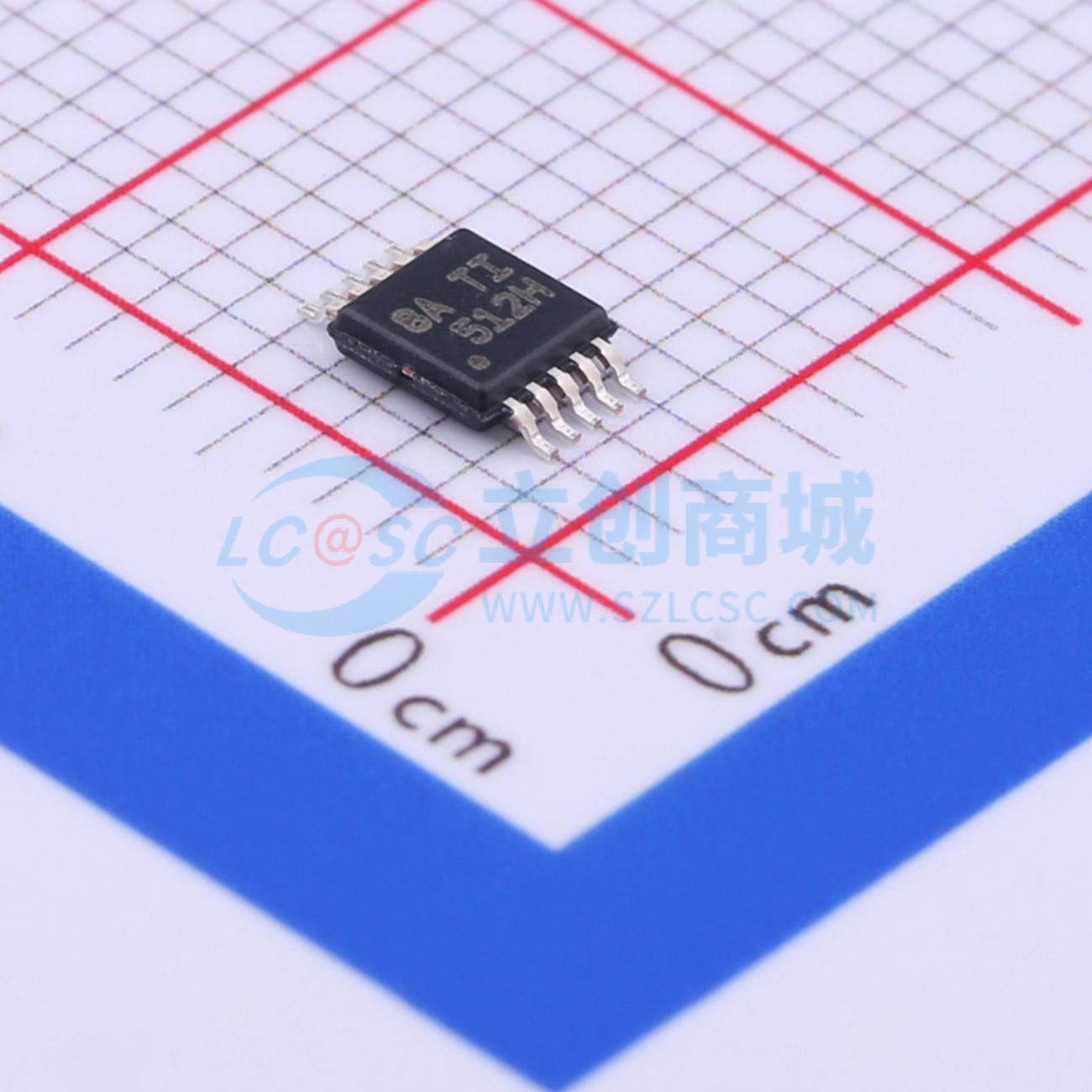

温馨提醒：图片仅供参考，商品以实物为准
TPS92512HVDGQR
集成模拟电流调节功能的2.5A降压型LED驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS92512HV 用于 LED 照明的 2.5A 电流降压稳压器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS92512HVDGQR
- 商品编号
- C90641
- 商品封装
- MSOP-10-EP
- 包装方式
- 编带
- 商品毛重
- 0.286克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 4.5V~60V | |
| 开关频率 | 2MHz | |
| 通道数 | 1 | |
| 输出电压 | 65V | |
| 输出电流 | 2.5A |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 特性 | 过流保护(OCP)；过温保护(OTP) | |
| 拓扑结构 | 降压 | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | 5% |
商品概述
TPS92512/HV 是2.5A降压（Buck）电流调节器，集成了MOSFET以驱动高电流LED。这些LED驱动器具有42V和60V（HV）输入范围，可在用户选择的固定频率下工作，采用峰值电流模式控制，并提供出色的线性和负载调节。
TPS92512/HV LED驱动器具有独立的模拟和脉宽调制（PWM）调光输入，可实现无妥协的亮度控制，分别达到大于10:1和大于100:1的对比度。PWM输入与低压逻辑标准兼容，便于与各种微控制器接口。通过IADJ输入和外部0V至1.8V信号，可以将模拟LED电流设定点从0V调整到300mV。
对于使用两个或更多TPS92512/HV LED驱动器的多串应用，内部振荡器可以通过外部时钟驱动，确保所有转换器以共同的频率工作，从而减少拍频的可能性并简化系统EMI滤波。带有迟滞的可调输入欠压锁定（UVLO）提供了根据供电电压条件设置启动/停止电压的灵活性。
TPS92512包括逐周期过流保护和热关断保护。它采用10引脚HVSSOP PowerPAD封装。
应用领域
- 道路照明
- 应急/出口照明
- 通用工业和商业照明
- 零售照明
- 家电照明
- 交通照明
- 轮廓字
- 照明条
