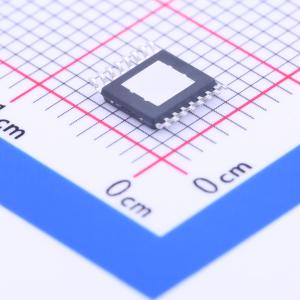

温馨提醒：图片仅供参考，商品以实物为准

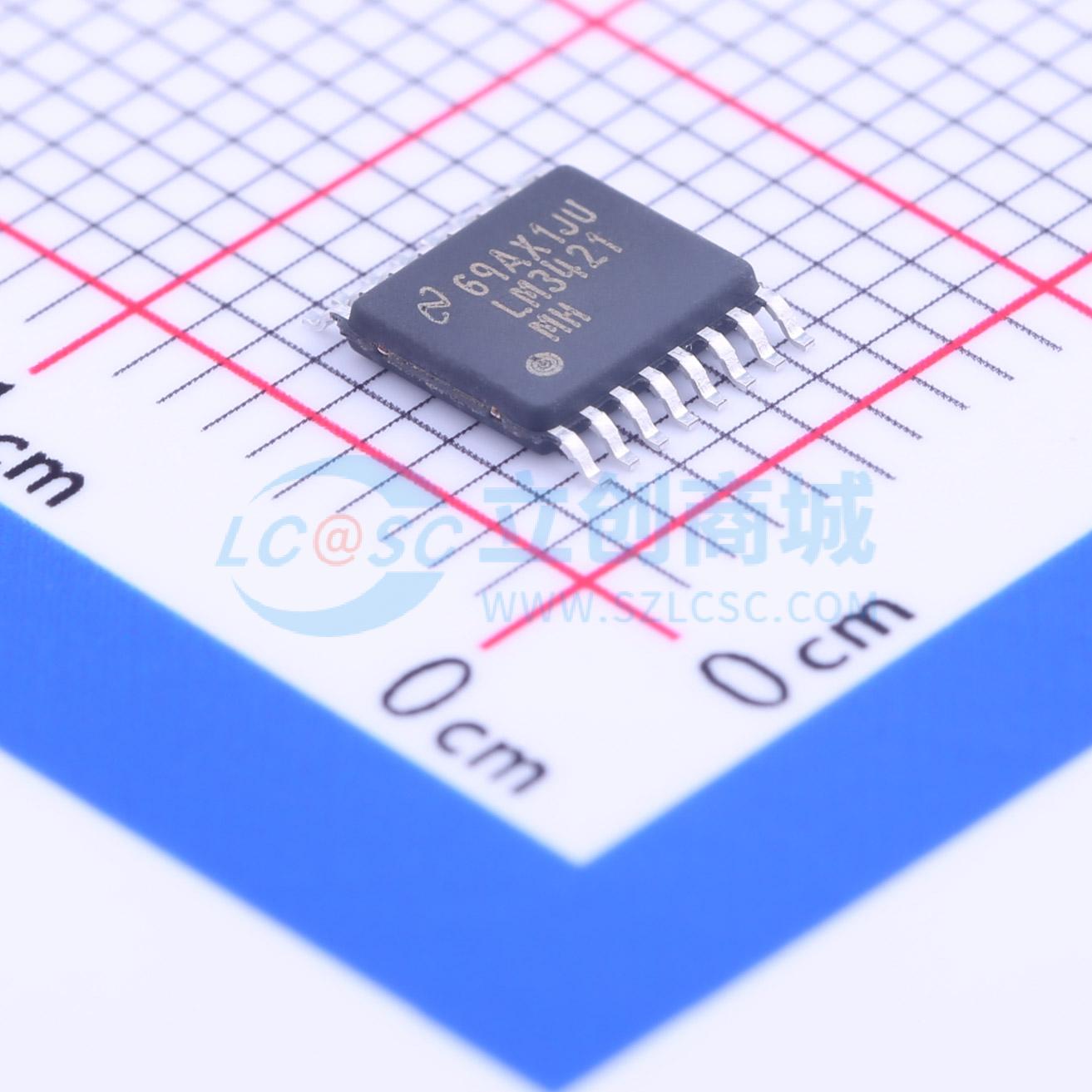

LM3421MHX/NOPB

用于恒流LED驱动器的N沟道控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

商品参数

	属性	参数值
	商品目录	LED驱动
	工作电压(DC)	4.5V~75V
	调光	PWM；模拟
	特性	过温保护(OTP)；过压保护(OVP)；过压保护(OVP)；欠压保护(UVP)

LM3421和LM3423系列器件是多功能高压N沟道MOSFET控制器，适用于LED驱动器。它们可以轻松配置为降压、升压、降压-升压和SEPIC拓扑结构。这种灵活性，加上75V的输入电压等级，使得LM3421和LM3423器件非常适合用于多种应用中的LED照明。

可调的高端电流检测电压允许以尽可能高的效率对LED电流进行精确调节。LM3421和LM3423器件使用预测关断时间（PRO）控制，峰值电流模式控制与预测关断定时器相结合的方法。这种控制方法简化了环路补偿设计，同时提供了固有的输入电压前馈补偿。

LM3421和LM3423器件包括一个高压启动调节器，其工作范围宽达4.5V至75V。内部PWM控制器设计用于可调开关频率，最高可达2MHz，从而实现紧凑的解决方案。
