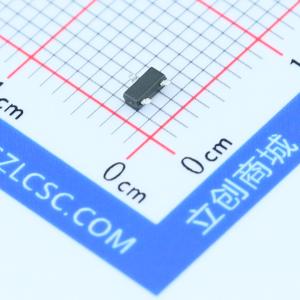

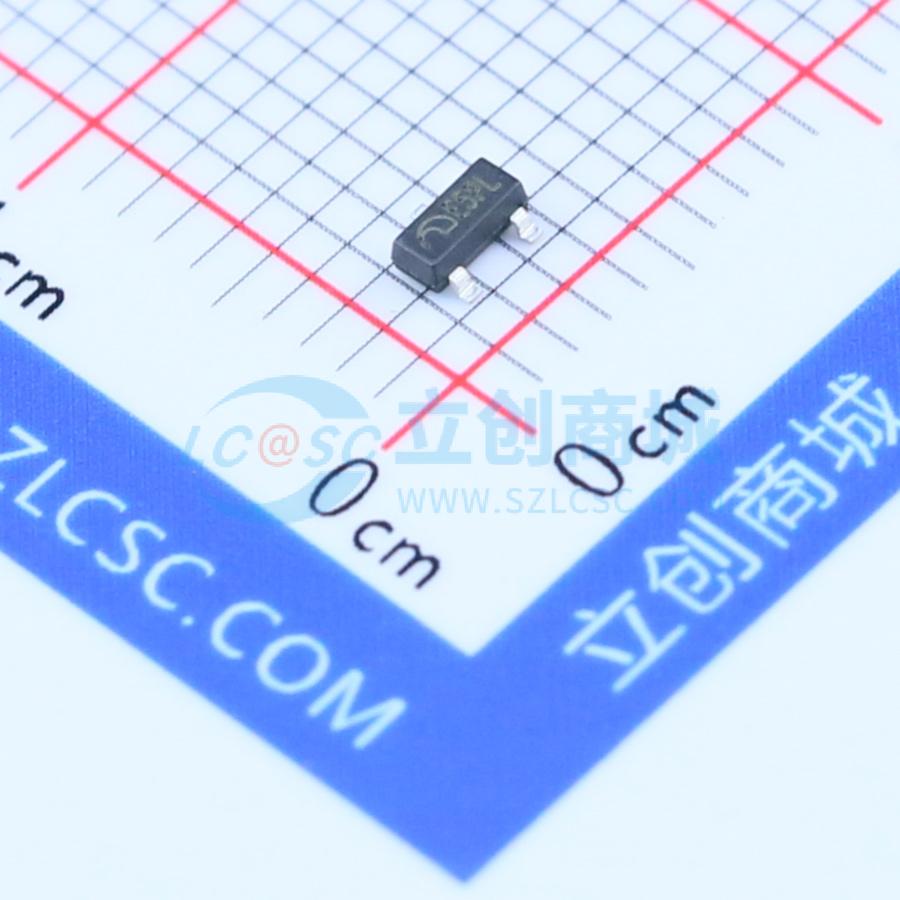

温馨提醒：图片仅供参考，商品以实物为准
MEM2302XG
1个N沟道 耐压:20V 电流:3A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- A2SHB,N沟道MOS管,20V,3A,29mΩ@4.5V
- 品牌名称
- MICRONE(南京微盟)
- 商品型号
- MEM2302XG
- 商品编号
- C94051
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 3A | |
| 导通电阻(RDS(on)) | 50mΩ@4.5V | |
| 耗散功率(Pd) | 700mW |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 850mV | |
| 栅极电荷量(Qg) | 4nC@4.5V | |
| 输入电容(Ciss) | 300pF | |
| 反向传输电容(Crss) | 80pF | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 120pF |
商品概述
MEM2302XG系列N沟道增强型场效应晶体管，采用高单元密度DMOS沟槽技术制造，该技术特别用于最小化导通电阻。此器件特别适用于低电压应用，以及采用超小外形表面贴装封装的低功耗应用。
商品特性
- 20V/3A
- 当VGS = 4.5V、ID = 3A时,RDS(ON) = 29mΩ
- 当VGS = 2.5V、ID = 2A时,RDS(ON) = 36mΩ
- 高密度单元设计,实现超低导通电阻
- 超小型表面贴装封装:SOT23
应用领域
- 电池管理
- 高速开关
- 低功耗DC-DC转换器
