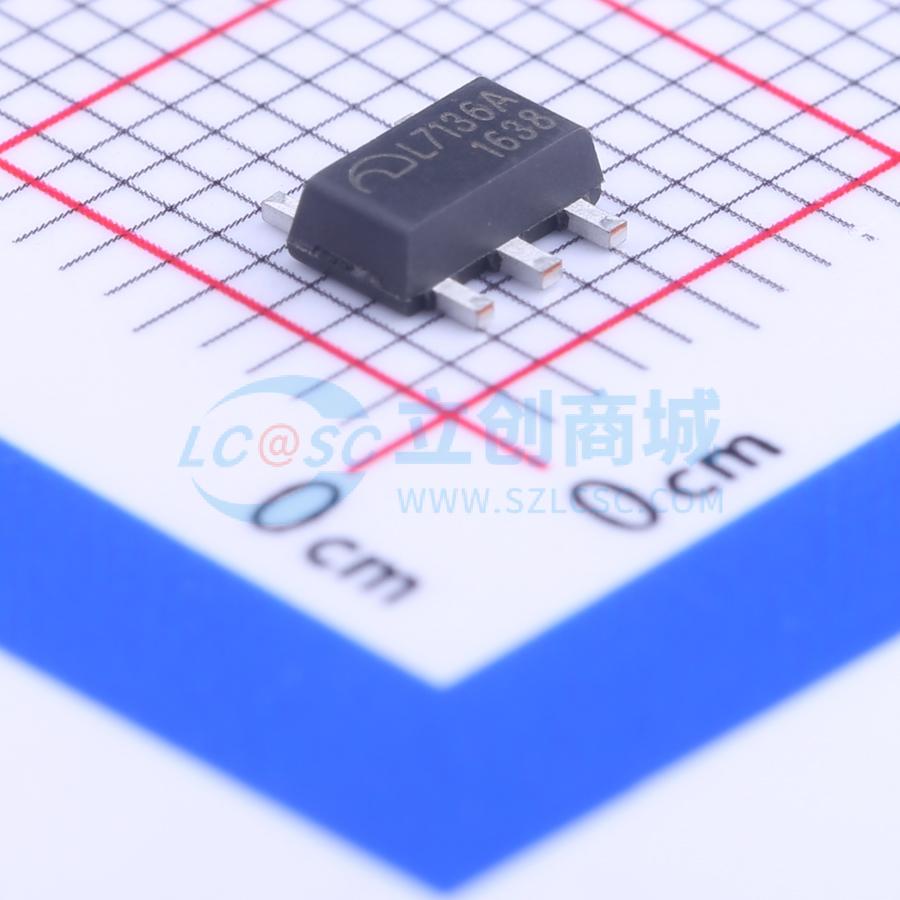

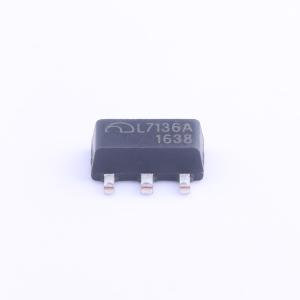

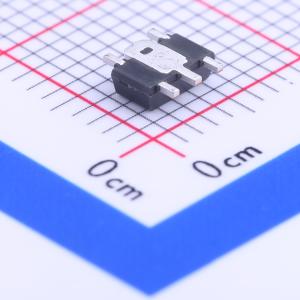

MEL7136AP5G
线性可调恒流LED驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款用于驱动LED的恒流调节器，具有低静态电流和低压差电压。电流可通过外部电阻在10mA至1A之间调节。仅需一个外部电阻即可实现恒流LED驱动，还提供软启动、热保护和低压保护。驱动器引脚EXT用于电流和电压扩展，添加外部NMOS或NPN晶体管可扩展电流和电压范围。
- 品牌名称
- MICRONE(南京微盟)
- 商品型号
- MEL7136AP5G
- 商品编号
- C94062
- 商品封装
- SOT-89-5
- 包装方式
- 编带
- 商品毛重
- 0.193克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压(DC) | 2.7V~18V | |
| 输出电流 | 1A |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 过温保护(OTP)；欠压保护(UVP) | |
| 工作温度 | -40℃~+125℃ | |
| 恒流精度 | 5% |
商品概述
MEL7136A是一款用于驱动LED的恒流调节器，具有低静态电流和低压差电压。通过外部电阻，电流可在10mA至1A之间调节。 MEL7136B仅是一个控制器，必须连接外部NMOS。MEL7136B为外部晶体管，适用于需要高输出电流的应用。ME7136B的输出电流可通过外部直流控制电压或PWM控制进行调节。 仅需一个外部电阻即可实现恒流LED驱动。此外，还具备软启动、热保护和低压保护功能。 提供驱动引脚EXT用于电流和电压扩展。在此引脚添加外部NMOS或NPN晶体管可扩展电流和电压范围。
商品特性
- MEL7136B仅是一个控制器，必须连接外部NMOS。
- ME7136B的输出电流可调 灌电流：通过外部电阻可在10mA至1A之间调节
- 通过添加外部NMOS或NPN晶体管可扩展电流和电压范围
- 电源电压：2.7 - 18V
- 低压差电压：1A时为50mV
- 低静态电流：80uA
- 热关断保护：165℃
- 软启动
- 低压保护：2.5V
- 封装：MEL7136A：SOT89 - 5、ESOP8；MEL7136B：SOT23 - 5
应用领域
- 功率LED驱动器和控制器
- 低电压和轻负载（1A以下）
- 高电压应用
- 低电压和重负载（超过1A）
- 低电压应用
- 可调输出电流应用
