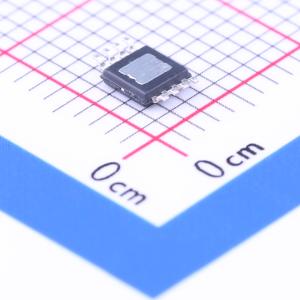

温馨提醒：图片仅供参考，商品以实物为准

TPS92561DGNR

描述: TPS92561 TPS92561 – 用于 LED 照明的相位可调光单级升压控制器
品牌名称: TI(德州仪器)
商品型号: TPS92561DGNR
商品编号: C91743
商品封装: MSOP-8-EP
包装方式: 编带
商品毛重: 0.4克(g)

商品参数

商品概述

TPS92561器件是一款用于LED照明应用的升压控制器，适用于高压、低电流LED。采用升压转换器的照明应用方案可实现体积最小的转换器，并能实现超过90%的高效率。该器件集成了一个具有固定偏移的电流检测比较器，可实现简单的滞环控制方案，避免了升压转换器通常存在的环路补偿问题。集成的过压保护（OVP）和VCC稳压器进一步简化了设计流程，减少了外部元件数量。

商品特性

简单的滞环控制
紧凑的解决方案和简单的物料清单
自然可调光的可控硅（TRIAC）和反相调光器
实现的LED驱动电路效率高于90%、功率因数高于0.9且总谐波失真（THD）低于20%
可编程输出过压保护
过温关断
VCC欠压锁定
带散热焊盘的8引脚VSSOP（MSOP）封装

应用领域

离线可控硅（TRIAC）可调光应用
离线不可调光灯具
需要最高效率和最低物料清单成本的灯具
工业和商业固态照明

交货周期

订货1-3个工作日

购买数量

(1个/圆盘，最小起订量 50 个)

个

起订量：50 个1个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	LED驱动
	类型	AC-DC
	工作电压(DC)	6.5V~42V
	开关频率	-

	属性	参数值
	通道数	1
	调光	-
	拓扑结构	升压
	工作温度	-40℃~+125℃
