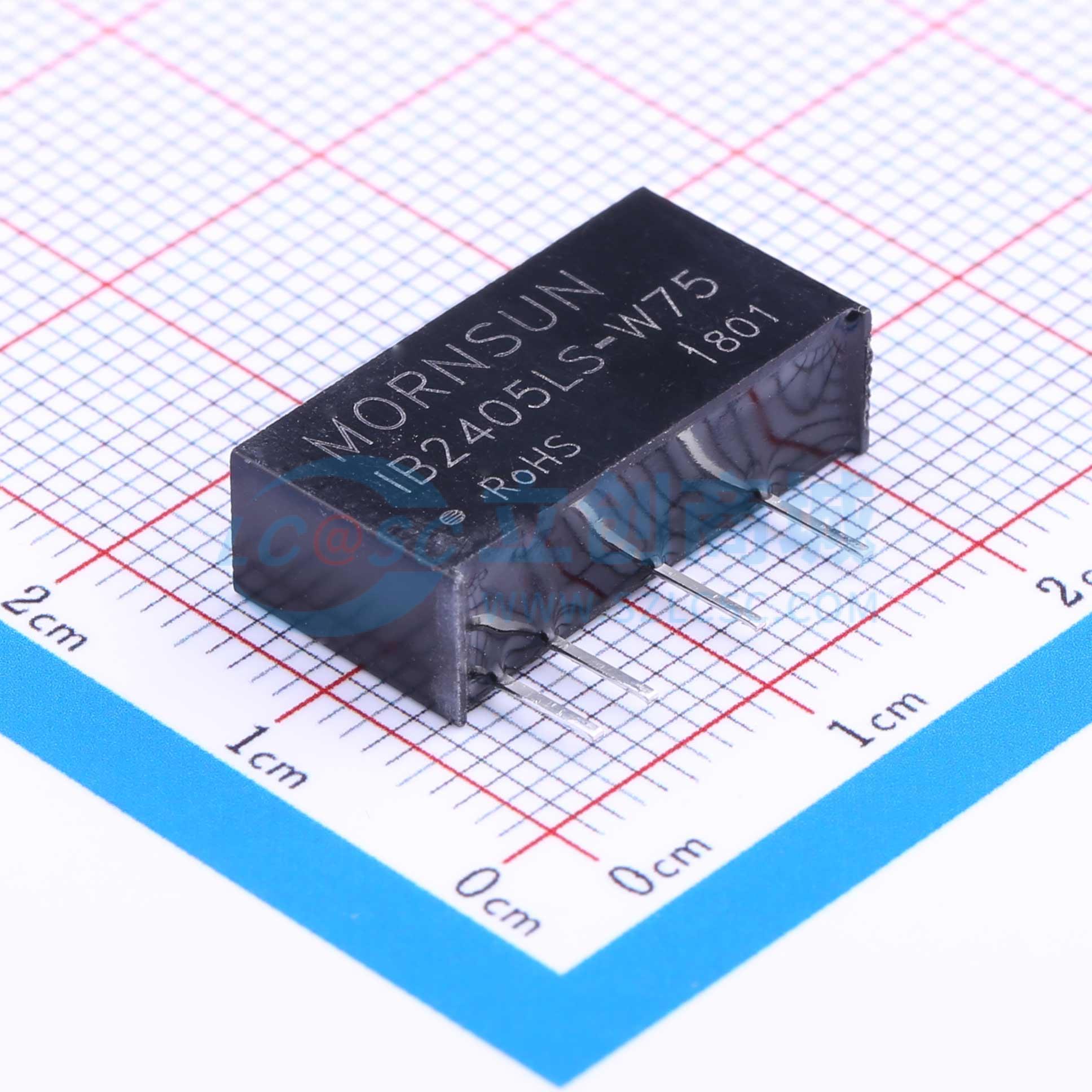

温馨提醒：图片仅供参考，商品以实物为准
IB2405LS-W75
1W定电压输入隔离稳压单输出DIP/SIP封装DC-DC模块电源
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- DC-DC模块，输入范围：22.8V~25.2V，单组输出：5V/0.75W
- 品牌名称
- MORNSUN(金升阳)
- 商品型号
- IB2405LS-W75
- 商品编号
- C91772
- 商品封装
- 插件
- 包装方式
- 管装
- 商品毛重
- 1.793克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 输出通道数 | 1 | |
| 输出功率 | 1W | |
| 工作电压(Vin) | 22.8V~25.2V | |
| 转换效率 | 68% | |
| 输出电压(Vout) | 5V | |
| 输出电流(最大值) | 150mA | |
| 最大容性负载 | 10uF |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 短路保护 | |
| 工作温度 | -40℃~+85℃ | |
| 开关频率 | 100kHz | |
| 纹波噪声 | 10mVp-p | |
| 长度 | 19.5mm | |
| 宽度 | 8mm | |
| 高度 | 10mm |
商品特性
- 体积小
- SIP/DIP 封装
- 纹波极低
- 电磁兼容性好
- 温度特性好
- 工作温度: -40℃ ~ +85℃
- 可持续短路保护
- 隔离电压1000VDC
- 无需外加元件
- 内部贴片化设计
- 国际标准引脚
- 符合RoHS 指令
应用领域
- 线路板上分布式电源系统中需要与输入电源隔离且输出精度要求较高的电源应用场合
- 输入电源的电压变化 ≤ ±5%
- 输入输出之间要求隔离电压 ≤ 1000VDC
- 对输出电压稳定度和输出纹波噪声要求高
