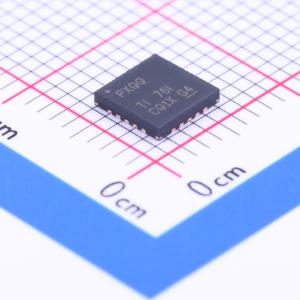

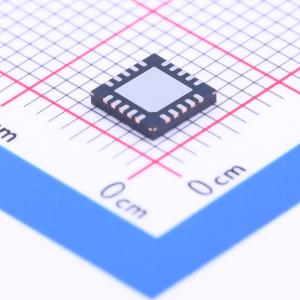

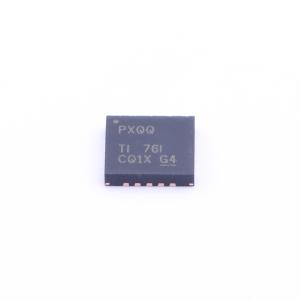

TPS7A3301RGWR
具有使能功能的 1A、高 PSRR、负电压、可调节低压降稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS7A33 系列线性稳压器为负电压（-36 V）、超低噪声（16 μV_RMS、72 dB 电源抑制比）线性稳压器，最大负载电流可达 1 A。TPS7A33 系列包含一个与互补金属氧化物半导体（CMOS）逻辑电平兼容的使能引脚（EN），支持用户自定义电源管理方案。其他特性包括内置限流和热关断功能，可在故障条件下保护器件和系统
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS7A3301RGWR
- 商品编号
- C90082
- 商品封装
- VQFN-20-EP(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.092克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 可调 | |
| 工作电压 | 35V | |
| 输出电压 | 1.175V~33.2V | |
| 输出电流 | 1A | |
| 电源纹波抑制比(PSRR) | 72dB@(10kHz) | |
| 压差 | 290mV@(500mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 210uA | |
| 噪声 | 16uVrms | |
| 特性 | 欠压锁定；过流保护；带使能；过热保护 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 负极 | |
| 输出通道数 | 1 |
商品概述
TPS7A33系列线性稳压器为负电压（-36 V）、超低噪声（16 μVRMS，电源抑制比72 dB）线性稳压器，最大负载电流可达1 A。 TPS7A33系列包含一个与互补金属氧化物半导体（CMOS）逻辑电平兼容的使能引脚（EN），支持用户自定义电源管理方案。其他特性包括内置限流和热关断功能，可在故障条件下保护器件和系统。 TPS7A33系列采用双极技术设计，主要用于高精度仪器仪表应用，在这些应用中，干净的电压轨对于最大化系统性能至关重要。这一特性使其非常适合为运算放大器、模数转换器（ADC）、数模转换器（DAC）和其他高性能模拟电路供电。 此外，TPS7A33系列线性稳压器适用于直流-直流转换器的后置稳压。通过滤除直流-直流开关转换固有的输出电压纹波，可确保在敏感的仪器仪表、医疗、测试与测量、音频和射频应用中实现最大系统性能。
商品特性
- 输入电压范围：-3 V至-36 V
- 噪声：16 μVRMS（10 Hz至100 kHz）
- 电源纹波抑制比：72 dB（10 kHz）
- 可调输出：-1.18 V至-33 V
- 最大输出电流：1 A
- 使用≥10 μF陶瓷电容时稳定
- 内置限流和热关断保护
- 提供具备外接散热片能力、高热性能的TO-220封装
- 工作温度范围：-40°C至125°C
应用领域
- 运算放大器、DAC、ADC和其他高精度模拟电路的电源轨
- 音频
- 直流-直流转换器后置稳压和纹波滤波
- 测试与测量
- 医疗
- 工业仪器仪表
- 基站和电信基础设施
- 12 V和24 V工业总线
