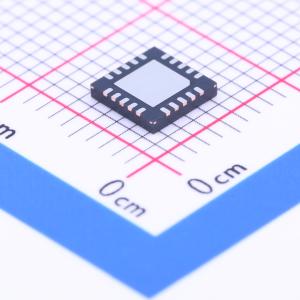

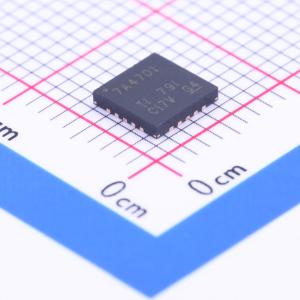

温馨提醒：图片仅供参考，商品以实物为准

TPS7A4701RGWR

1.4V~34V 1A 35V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: TPS7A47 36V、1A、4.17μVRMS、RF LDO 稳压器
品牌名称: TI(德州仪器)
商品型号: TPS7A4701RGWR
商品编号: C90084
商品封装: VQFN-20-EP(5x5)
包装方式: 编带
商品毛重: 0.092克(g)

商品参数

	属性	参数值
	静态电流(Iq)	-
	噪声	4uVrms
	功能特性	使能控制；过流保护；噪声旁路端子；内置软启动；热关断；输入欠压保护
	工作温度	-40℃~+125℃@(Tj)
	输出类型	可调
	输出通道数	1

商品概述

TPS7A47 是一系列正电压（+36 V）、超低噪声（4 µVRMS）低压差线性稳压器（LDO），能够提供 1 A 的负载电流。 TPS7A4700 的输出电压可通过印刷电路板（PCB）布局进行用户编程（最高可达 20.5 V），无需外部电阻或前馈电容，从而减少了整体元件数量。 TPS7A4701 的输出电压可以通过用户可编程的 PCB 布局进行配置（最高可达 20.5 V），也可以通过外部反馈电阻进行调节（最高可达 34 V）。 TPS7A47 采用双极技术设计，主要用于高精度、高精密仪器仪表应用，在这些应用中，干净的电压轨对于最大化系统性能至关重要。这一特性使该器件非常适合为运算放大器、模数转换器（ADC）、数模转换器（DAC）以及医疗、射频（RF）和测试测量等关键应用中的其他高性能模拟电路供电。此外，TPS7A47 非常适合用于直流 - 直流转换器的后置调节。通过滤除直流 - 直流开关转换固有的输出电压纹波，可确保在敏感的仪器仪表、测试测量、音频和射频应用中实现最大系统性能。

商品特性

82 dB（100 Hz），≥55 dB（10 Hz，10 MHz）
两种输出电压模式：
- ANY - OUT™ 版本（通过 PCB 布局实现用户可编程输出）：无需外部反馈电阻或前馈电容 – 输出电压范围：+1.4 V 至 +20.5 V
- 可调版本（仅 TPS7A4701）：– 输出电压范围：+1.4 V 至 +34 V
输出电流：1 A
压差：1 A 时为 307 mV
CMOS 逻辑电平兼容使能引脚
内置固定电流限制和热关断功能
采用高性能散热封装：5 mm×5 mm QFN
工作温度范围：-40°C 至 125°C

应用领域

压控振荡器（VCO）
频率合成器
测试测量仪器
医疗设备
音频设备
接收（RX）、发射（TX）和功率放大器（PA）电路
运算放大器、DAC、ADC 和其他高精度模拟电路的电源轨
直流 - 直流转换器后置调节和纹波滤波
基站和电信基础设施
+12 V 和 +24 V 工业总线

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出极性	正极
	工作电压	35V
	输出电压	1.4V~34V
	输出电流	1A
	电源纹波抑制比(PSRR)	78dB@(1kHz)
	压差	307mV@(1A)
