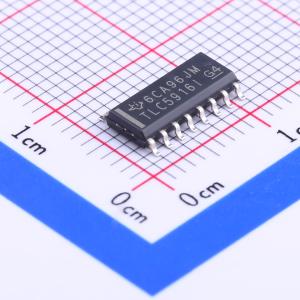

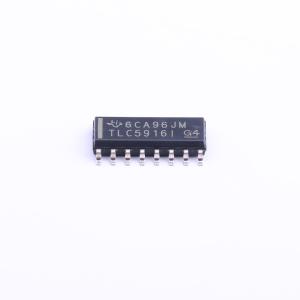

TLC5916IDR

描述: TLC5916 8 位恒定电流 LED 下沉式驱动器
品牌名称: TI(德州仪器)
商品型号: TLC5916IDR
商品编号: C90107
商品封装: SOIC-16
包装方式: 编带
商品毛重: 0.296克(g)

商品参数

商品概述

TLC591x 恒流LED沉降驱动器设计为可以单独工作或级联使用。由于每个输出都是独立控制的，用户可以编程设置其开启或关闭。高LED电压（VLED）允许每个输出使用单个LED或在单个串上使用多个LED。通过提供恒定电流的独立控制输出，可以在单个串上并联组合LED以产生更高的电流。所有通道的恒定沉降电流通过单个外部电阻设定。这使得在同一应用中不同的LED驱动器能够沉降不同的电流，从而提供了多色LED实现的选项。独立输出的另一个优点是可以让未使用的通道悬空。TLC591x LED驱动器的灵活性非常适合诸如（但不限于）：7段显示器、滚动单色显示器、游戏机、白色家电、视频广告牌和视频面板等应用。

商品特性

八个恒流输出通道
通过单个外部电阻调整输出电流
恒定输出电流范围：每通道3毫安至120毫安
输出电流不受负载电压变化影响
开路、短路和过温检测
256级可编程全局电流增益
优秀的输出电流精度：
- 通道间：<±3%（最大值）
- IC间：<±6%（最大值）
快速的输出电流响应
30MHz时钟频率
施密特触发器输入
3.3V或5V供电电压
最大LED电压20V
过温保护热关断

应用领域

通用LED照明应用
LED显示系统
LED标识
游戏机/娱乐设备
白色家电
七段显示器
滚动单色显示屏
视频广告牌
视频面板

交货周期

订货83-85个工作日

购买数量

(2500个/圆盘，最小起订量 1000 个)

个

起订量：1000 个2500个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	LED驱动
	类型	-
	工作电压(DC)	3V~5.5V
	开关频率	30MHz
	通道数	8

	属性	参数值
	输出电压	20V
	输出电流	120mA
	拓扑结构	-
	工作温度	-40℃~+125℃
