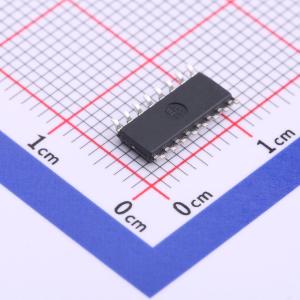

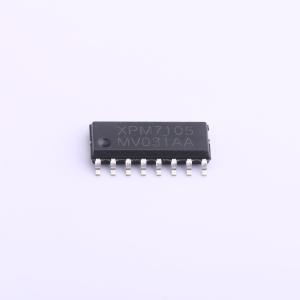

温馨提醒：图片仅供参考，商品以实物为准
XPM7105A
停产 XPM7105A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- FM(富满)
- 商品型号
- XPM7105A
- 商品编号
- C841232
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.245克(g)
商品参数
参数完善中
商品概述
XPM7105是一颗高集成度的无线充电发送控制SOC，集成4个30mΩ NMOS，组成H桥，可同时通过电压和电流进行ASK解码，兼容WPC 5W QI标准，支持A11以及A11a线圈。 XPM7105通过定期发送PING方式来搜索需要供电的设备，并判断检测充电板是否有其它金属物体等。当正常确认受电设备后给受电设备提供功率并根据其反馈信息通过调整PWM频率调整发射线圈的功率。XPM7105支持110khz - 205khz PWM工作频率。 XPM7105采用SOP16封装。XPM7105提供完整的高集成度5W无线充发射端解决方案，可显著缩小PCB尺寸以及降低BOM成本。
商品特性
- 支持WPC 5W无线充电标准
- 输入电压4.5V - 5.5V
- 集成全桥驱动及功率NMOS
- 集成电压、电流ASK解调
- 支持异物检测（FOD）功能，高灵敏度，外部可配
- 集成多种保护功能
- UVLO输入欠压保护
- OVP输入过压保护
- OCP输入平均电流保护
- H桥峰值电流保护
- 芯片内部过温保护OTP
- 静态功耗低至5mA
- 系统充电效率高达80%
- 兼容NPO电容以及CBB电容
- 双路LED指示
应用领域
- 5W无线充发射设备
