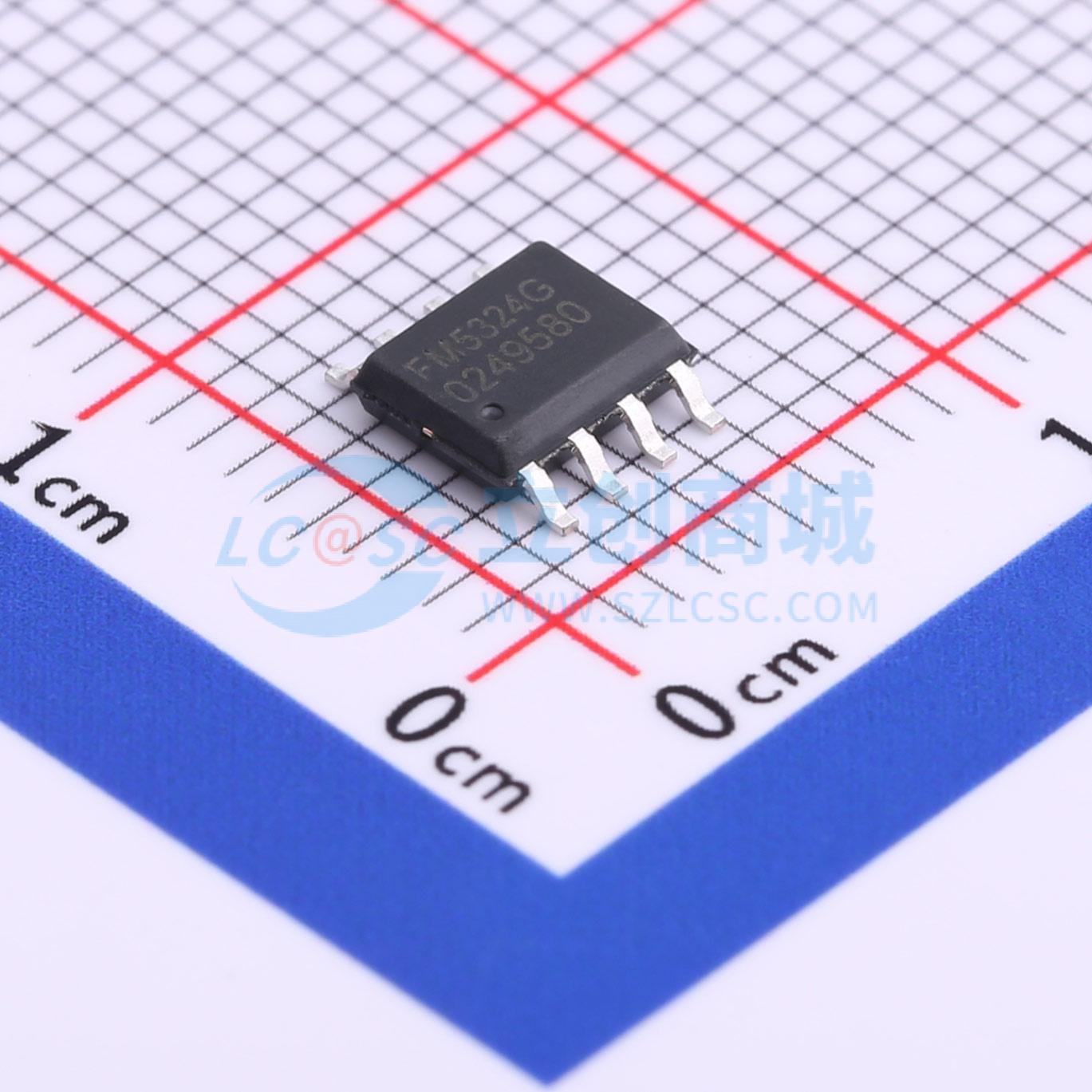

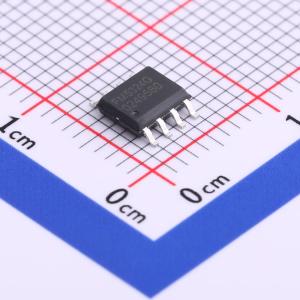

FM5324G
商品参数
参数完善中
商品概述
FM5324G 是一款应用于移动电源，集成了锂电池充电管理，电池升压输出，电池电量判断和LED 电量指示的集成电源管理IC。 FM5324G 是以开关方式进行充电，包含涓流充电，恒流充电和恒压充电全过程的充电方式，浮充电压精度在全温度范围可达 ±1% ，并且具有充电电流纹波小，充电效率高等优点。 FM5324G 的DC-DC 升压可达到 ±1% 的精度，可以提供高达 94% 以上的升压转换效率，延长电池使用时间。 FM5324G 配置了3 个LED 驱动端口，可驱动4 个LED 显示电池电量，芯片内置逻辑锁定功能，防止电量指示的状态不稳。 FM5324G 具有多重保护设计，包括负载过流保护，软启动保护，输入过压保护，输出短路保护，芯片温度保护，电池温度保护等。同时芯片端口设计了高性能的ESD 保护电路，使得该款芯片具有极高的可靠性。
商品特性
- 外围电路简单，无需外部MOS
- 可以实现输入端 2.0A@5V 同步开关充电
- 可以实现 2.4A@5V 同步开关升压输出
- 低待机电流，约为60uA
- 充饱电压可选
- 软启动功能
- 涓流/恒流/恒压三段式充电
- 输入电源掉电电池自动升压供电
- 整体方案升压最高效率可达 94%@2.4A
- OUT 输出过流，短路保护
- 自动检测负载启动功能
- 空载检测关断功能
- 输出线补功能
- 快速充饱功能
- 多种按键模式可选
- 可选手电扩流功能
- 1-4 灯电量显示功能，多种电量显示方式
- 多种电量曲线可选
- 封装形式：eSOP8L
应用领域
- 移动电源
- 其他便携设备
