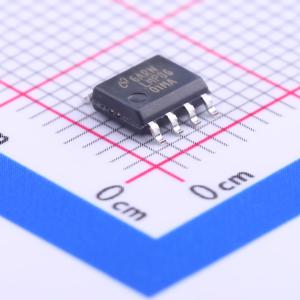

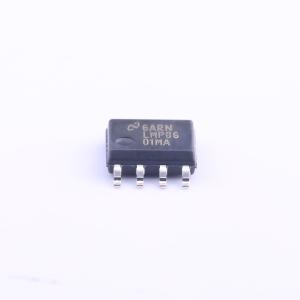

温馨提醒：图片仅供参考，商品以实物为准

LMP8601MAX/NOPB

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LMP8601 具有直列式滤波器功能的 -22V 至 60V、双向电流感应放大器
品牌名称: TI(德州仪器)
商品型号: LMP8601MAX/NOPB
商品编号: C88027
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.173克(g)

商品参数

商品概述

LMP8601、LMP8602、LMP8603 (LMP860x) 以及 LMP8601-Q1、LMP8602-Q1、LMP8603-Q1 (LMP860x-Q1) 器件是固定增益、精密电流检测放大器（也称为电流分流监测器）。当采用单路 5 V 电源供电时，输入共模电压范围为 -22 V 至 +60 V；采用 3.3 V 电源供电时，输入共模电压范围为 -4 V 至 +27 V。LMP860x 和 LMP860x-Q1 是单向和双向电流检测应用的理想选择。这些器件具有精确的增益，分别为 20 倍（LPM8601、LPM8601-Q1）、50 倍（LPM8602、LPM8602-Q1）和 100 倍（LPM8603、LPM8603-Q1），在大多数目标应用中足以驱动 ADC 达到满量程值。固定增益通过两个独立的级实现：前置放大器增益为 10 倍，输出级缓冲放大器增益为 2 倍（LMP8601、LMP8601-Q1）、5 倍（LMP8602、LMP8602-Q1）或 10 倍（LMP8603、LMP8603-Q1）。两级之间的路径通过两个引脚引出，以便选择添加额外的滤波网络或修改增益。

商品特性

LMP8601 和 LMP8601-Q1 的增益 = 20 倍
LMP8602 和 LMP8602-Q1 的增益 = 50 倍
LMP8603 和 LMP8603-Q1 的增益 = 100 倍
失调电压温度系数 (TC Vos)：最大 10 μV/°C
共模抑制比 (CMRR)：最小 90 dB
输入失调电压：最大 1 mV
电源电压 Vs = 3.3 V 时的共模电压范围 (CMVR)：-4 V 至 27 V
电源电压 Vs = 5 V 时的共模电压范围 (CMVR)：-22 V 至 60 V
单电源双向工作
所有最小和最大限值均经过 100% 测试
Q1 器件符合汽车应用要求
Q1 器件通过 ACE-Q100 认证，结果如下：
- 器件温度等级 1：环境工作温度范围 -40°C 至 125°C
- 器件温度等级 0：-40°C 至 150°C（仅适用于 LMP8601EDRQ1）
- 器件人体模型 (HBM) 静电放电分类等级 2（输入为 3A）
- 器件带电器件模型 (CDM) 静电放电分类等级 C6
- 器件机器模型 (MM) 静电放电分类等级 M2

应用领域

高端和低端驱动器配置
电流检测
双向电流测量
电流环到电压转换
汽车燃油喷射控制
变速器控制
动力转向
电池管理系统

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	电流感应放大器
	放大器数	单路
	共模电压	-22V~60V
	增益	20V/V
	带宽	50kHz
	输入偏置电流(Ib)	-
	输入失调电压(Vos)	1mV
	工作温度	-40℃~+125℃

	属性	参数值
	单电源	3V~5.5V
	静态电流(Iq)	1mA
	输出电流	46mA
	输入失调电压温漂(Vos TC)	10uV/℃
	压摆率(SR)	0.7V/us
	共模抑制比(CMRR)	105dB
	噪声密度(eN)	830nV/√Hz@1kHz
