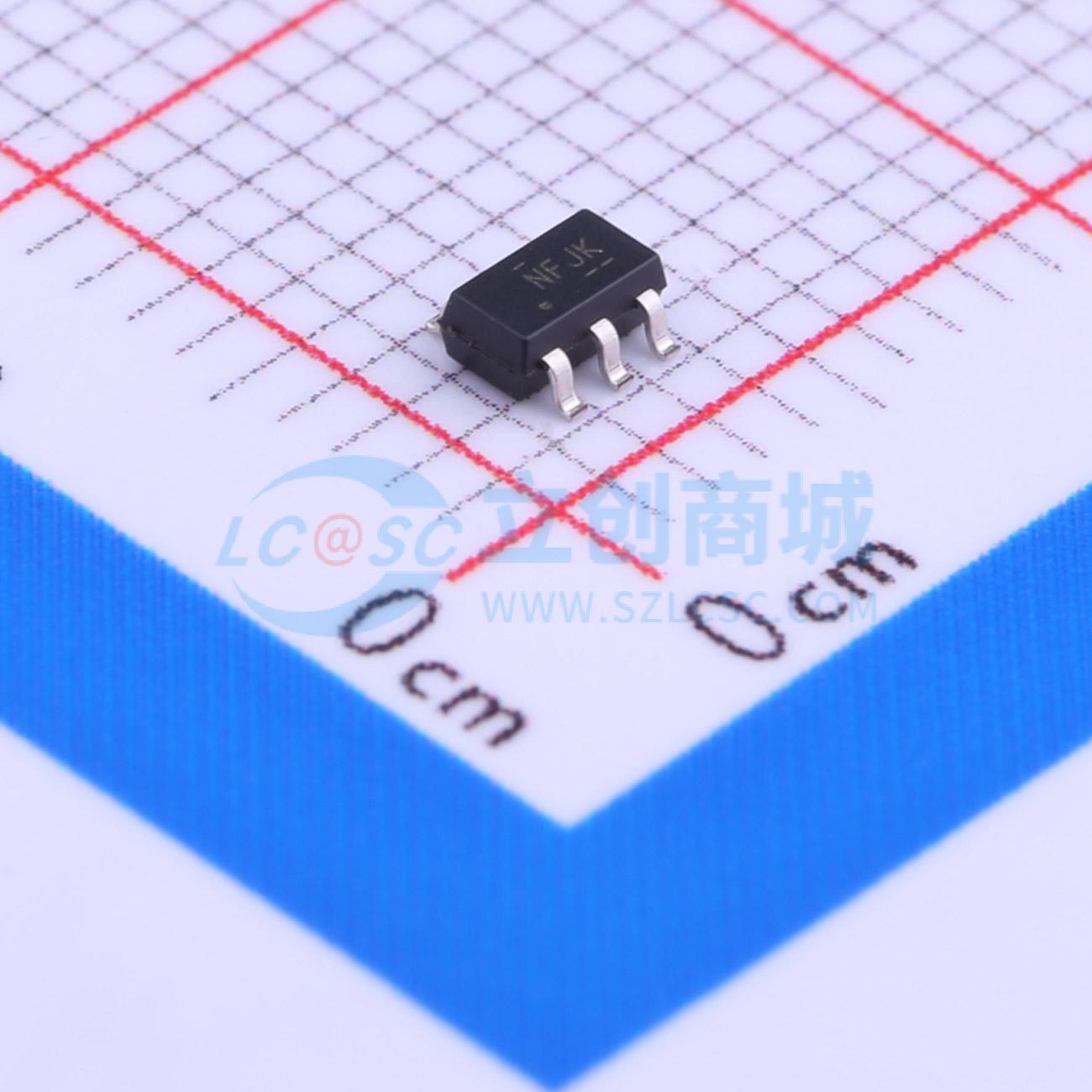

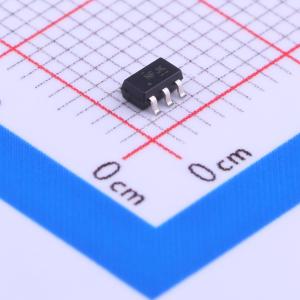

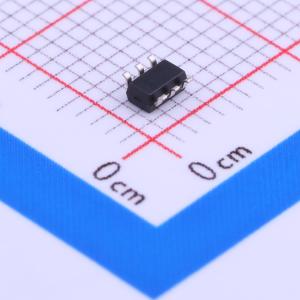

温馨提醒：图片仅供参考，商品以实物为准

TPD4S009DBVR

5.5V 2.5A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPD4S009 适用于高速接口且具有 VCC 引脚的四通道 0.8pF、5.5V、±8kV ESD 保护二极管
品牌名称: TI(德州仪器)
商品型号: TPD4S009DBVR
商品编号: C88032
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.16克(g)

商品参数

商品概述

TPD4S009 和 TPD4S010 是用于静电放电（ESD）保护的四通道 TVS 二极管阵列。TPD4S009 和 TPD4S010 可承受 IEC 61000 - 4 - 2 国际标准（4 级）规定的最高级别接触式 ESD 冲击，具备 ±8kV 接触放电 ESD 保护能力。这些器件的低电容（0.8pF），再加上差分信号对之间出色的匹配性（TPD4S009DRY 的线间电容为 0.05pF），使其能够为高速差分数据速率（3dB 带宽 >4GHz）提供瞬态电压抑制电路保护。 TPD4S009 提供 DBV、DCK、DGS 和 DRY 封装。TPD4S009DRYR 是双对高速差分线可用的最节省空间的封装选项。TPD4S010 采用行业标准的 DQA 封装。TPD4S009DGSR 和 TPD4S010DQAR 提供直通式电路板布局选项，以减少通常由 D + 和 D - 信号对布线不匹配引起的信号干扰。

商品特性

IEC 61000 - 4 - 2 4 级 ESD 保护 - ±8kV 接触放电
IEC 61000 - 4 - 5 浪涌保护 - 2.5A（8/20μs）
I/O 电容：0.8pF（典型值）
低泄漏电流：10nA（典型值）
支持高速差分数据速率（3dB 带宽 >4GHz）
差分信号对之间的超低匹配电容
TPD4S009 的 Ioff 特性
工业温度范围：-40°C 至 85°C
易于直通布线，有节省空间的封装选项

应用领域

终端设备
- 机顶盒
- 数字电视
- 笔记本电脑/台式机
- 电子销售点（EPOS）
接口
- USB 2.0
- HDMI 1.4
- LVDS
- SATA
- 以太网
- 火线

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	5.5V
	钳位电压	-
	峰值脉冲电流(Ipp)	2.5A@8/20us
	峰值脉冲功率(Ppp)	25W@8/20us
	击穿电压	9V

	属性	参数值
	反向电流(Ir)	10nA
	通道数	四路
	工作温度	-40℃~+85℃
	防护等级	IEC 61000-4-2；IEC 61000-4-5
	类型	ESD
	Cj-结电容	0.8pF
