温馨提醒：图片仅供参考，商品以实物为准

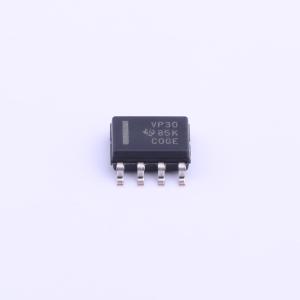

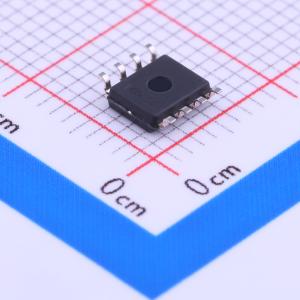

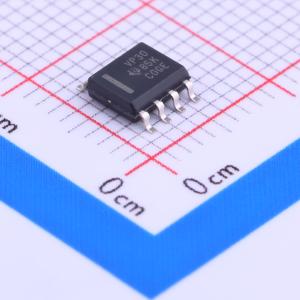

SN65HVD30DR
SN65HVD3x 3.3-V全双工RS-485驱动器和接收器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SN65HVD3x设备是全双工差分线驱动器和差分输入线接收器，可在3.3V电源下工作。支持RS-422和RS-485数据传输，电缆长度可达1500米。
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN65HVD30DR
- 商品编号
- C88034
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.175克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 3V~3.6V | |
| 数据速率 | 26Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 256 | |
| 静电保护 | ±16kV | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流 | 2.1mA | |
| 通讯模式 | 全双工 |
商品概述
SN65HVD3x 系列器件是三态差分线驱动器和差分输入线接收器，工作于3.3V电源。每个驱动器和接收器都有独立的输入和输出引脚，适用于全双工总线通信设计。它们被设计用于长达1500米的电缆上的RS-422和RS-485数据传输。
SN65HVD30、SN65HVD31 和 SN65HVD32 器件完全启用，无需外部使能引脚。SN65HVD33、SN65HVD34 和 SN65HVD35 器件具有高电平有效的驱动器使能和低电平有效的接收器使能。通过同时禁用驱动器和接收器，可以实现低于1μA的待机电流。
所有器件在-40℃至85℃的环境温度范围内进行了特性测试。低功耗允许根据封装选项，在高达105℃或125℃的温度下运行。
应用领域
- 公用事业计量表
- DTE和DCE接口
- 工业、过程和楼宇自动化
- 销售点(POS)针脚和网络
