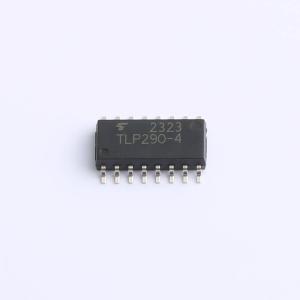

温馨提醒：图片仅供参考，商品以实物为准
TLP290-4(E
TLP290-4(E(T
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 由与红外 LED 光耦合的光电晶体管组成，采用非常小且薄的 SO16 封装。由于其在较宽的工作温度范围（Ta = -55 至 110 °C）内有保证，适用于高密度表面贴装应用，如可编程控制器。
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TLP290-4(E
- 商品编号
- C7589249
- 商品封装
- SOP-16
- 包装方式
- 管装
- 商品毛重
- 0.5353克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 2.5kV | |
| 直流反向耐压(Vr) | - | |
| 负载电压 | 80V |
| 属性 | 参数值 | |
|---|---|---|
| 输出通道数 | 4 | |
| 集射极饱和电压(VCE(sat)) | 400mV@2.4mA,8mA | |
| 上升时间(tr) | 2ns | |
| 下降时间 | 3ns | |
| 工作温度 | -55℃~+110℃ | |
| 电流传输比(CTR)最小值 | 50% | |
| 电流传输比(CTR)最大值/饱和值 | 400% | |
| 正向电流(If) | 50mA |
应用领域
- 可编程逻辑控制器 (PLCs)
- 开关电源
- 单工/多工数据传输
优惠活动
购买数量
(50个/管，最小起订量 1 个)个
起订量：1 个50个/管
总价金额：
￥ 0.00近期成交1单
