温馨提醒：图片仅供参考，商品以实物为准

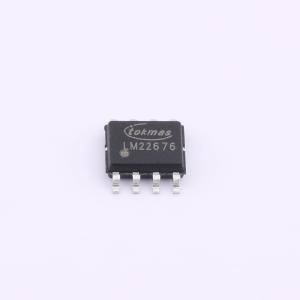

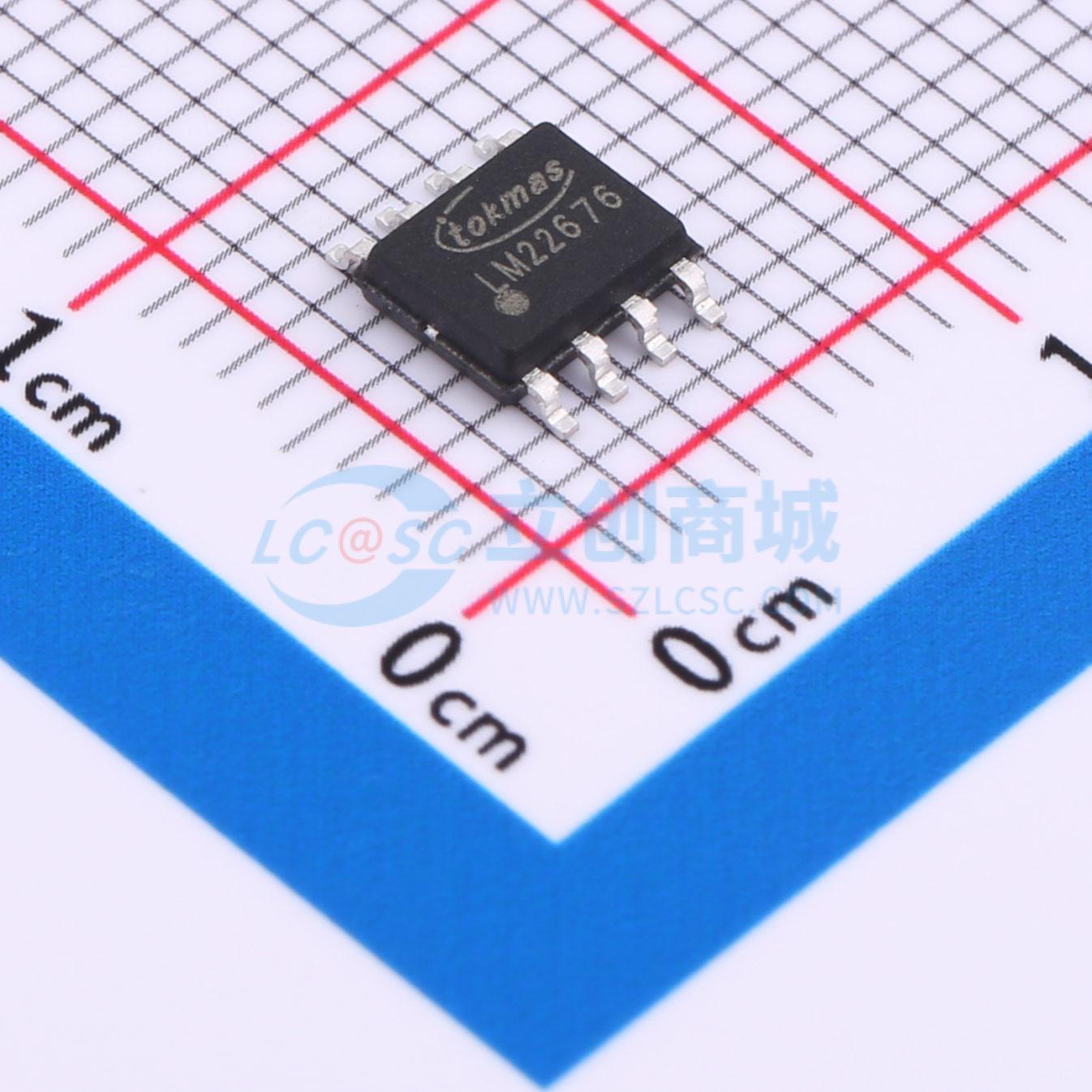

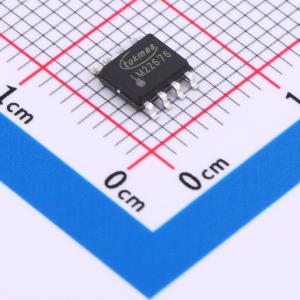

LM22676MRX(TOKMAS)
5.5V - 60V Vin, 3A, 高效降压 DCDC 转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- DC-DC电源芯片 降压型 输出类型：可调 输入电压：4.5V~42V 输出电压：1.285V~37V 输出电流(最大值)：3A 具有精密使能功能的 SIMPLE SWITCHER® 4.5V 至 42V、3A 降压稳压器
- 品牌名称
- Tokmas(托克马斯)
- 商品型号
- LM22676MRX(TOKMAS)
- 商品编号
- C7589227
- 商品封装

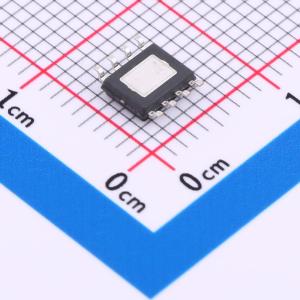

- SOP-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.15435克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 5.5V~60V | |
| 输出电压 | 800mV~57V | |
| 输出电流 | 3A | |
| 开关频率 | 500kHz | |
| 工作温度 | -40℃~+150℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 300uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
LM22676是一款5.5V-60V输入，3A输出的降压转换器，内置220mΩ Rdson高边功率MOSFET。它采用恒定频率峰值电流模式控制来调节输出电压，提供优异的线路和负载瞬态响应。LM22676具有16ms内部软启动时间，以避免启动时的大冲击电流和输出电压过冲，其开关频率固定为500kHz。该器件还支持预偏置输出条件下的单片启动。PWM模式与PSM模式之间的无缝模式切换确保在宽负载电流范围内保持高效率。无负载或睡眠模式下静态电流通常为300uA，以实现轻载时的高效率。
LM22676的默认输入启动电压为4.3V，具有400mV的迟滞。EN引脚是一个高压引脚，具有精密阈值，可以通过两个外部电阻调整输入电压锁定阈值，以满足精确的更高欠压锁定系统要求。悬空EN引脚通过内部上拉电流使能该器件。将EN引脚直接连接到VIN可自动启动该器件。
LM22676具备全面的保护功能，包括输入欠压锁定、输出过压保护、逐周期限流的过流保护、输出硬短路保护和热关断保护。
商品特性
- 宽输入电压范围：5.5V-60V
- 最大连续输出电流达3A
- 1.221V ±2% 的反馈参考电压
- 集成220mΩ高边MOSFET
- 低静态电流：300μA
- 轻载下的脉冲跳跃模式(PSM)
- 最小导通时间为100ns
- 内部软启动时间为16ms
- 内置补偿，便于使用
- 固定频率为500kHz
- 精密使能阈值，支持可编程输入电压
- 欠压锁定保护(UVLO)阈值和迟滞
- 过压和过温保护
- 采用ESOP-8封装
应用领域
- 12V, 24V, 48V 工业与电信电源系统
- 工业自动化与电机控制
- 车辆附件
