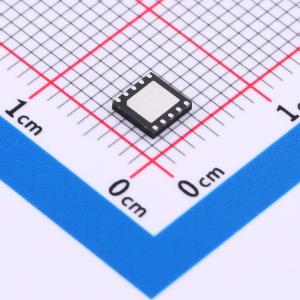

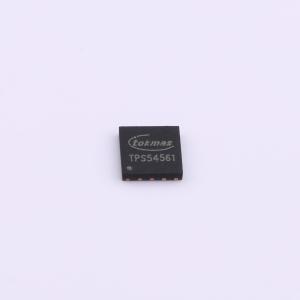

TPS54561DPRR(TOKMAS)

输入电压4.5V-60V，输出电流5A，带可调频率的高效降压型DC-DC转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DC-DC电源芯片降压型输出类型：可调输入电压：4.5V~60V 输出电压：800mV~59V 输出电流(最大值)：5A 具有 Eco-mode™ 的 60V 输入，3.5A，降压 DC-DC 转换器
品牌名称: Tokmas(托克马斯)
商品型号: TPS54561DPRR(TOKMAS)
商品编号: C7589231
商品封装: DFN-10(4x4)
包装方式: 编带
商品毛重: 0.11482克(g)
立创商城设计参考: DCDC降压-(3)电源输入30V以上-(3)3A以上-(大电流)方案

商品参数

商品概述

宽输入电压范围：4.5V-60V，最大连续输出电流可达5A。0.8V ±1%反馈参考电压。集成80mΩ高边MOSFET。低静态电流：175uA，在轻负载下具有脉冲跳跃模式(PSM)。最小导通时间130ns，可调软启动时间。频率可调范围100KHz至800KHz，支持外部时钟同步。精确的使能阈值，用于可编程输入电压欠压锁定保护(UVLO)阈值和迟滞。低压差模式操作。可配置反相电压调节器。过压和过温保护。采用DFN-10L封装。

应用领域

12V, 24V, 48V 工业与电信电源系统
工业自动化与电机控制
车辆附件

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~60V
	输出电压	800mV~57V
	输出电流	5A
	开关频率	100kHz~800kHz
	工作温度	-40℃~+150℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	175uA
	开关管(内置/外置)	内置
	输出类型	可调
