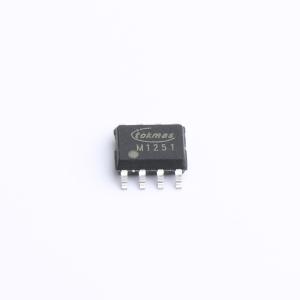

温馨提醒：图片仅供参考，商品以实物为准
ADUM1251ARZ(TOKMAS)
ADUM1251ARZ(TOKMAS)
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 数字隔离器 I2C 隔离技术：电容隔离 通道数：2 隔离电压(Viso)：2500Vrms ISO1541 低功耗、双向 I2C 隔离器
- 品牌名称
- Tokmas(托克马斯)
- 商品型号
- ADUM1251ARZ(TOKMAS)
- 商品编号
- C7589225
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.20385克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离式I2C | |
| 时钟方向 | 双向 | |
| 隔离电压(Vrms) | 3000 |
| 属性 | 参数值 | |
|---|---|---|
| CMTI(kV/us) | 88kV/us | |
| 工作温度 | -40℃~+125℃ |
商品概述
M1251/1261器件是与I²C接口兼容的低功耗双向隔离器。这些器件具有通过二氧化硅（SiO₂）隔离层分隔的逻辑输入和输出缓冲器。I²C总线是一种单端两线总线，用于高效的IC间通信，应用范围广泛。它支持四种速度的数据传输：标准模式（最高100Kbps）、快速模式（最高400Kbps）、快速模式+（最高1Mbps）和高速模式（最高3.4Mbps）。M1251/1261器件支持上述所有四种通信模式。
商品特性
- 双向I²C通信
- 超低功耗
- 支持最高2MHz的操作
- 开漏接口 侧1输出灌电流为3.5 mA 侧2输出灌电流为35 mA
- 3.0V至5.5V电源/逻辑电平
- 每UL 1577标准，1分钟耐压3000Vrms
- 符合CSA组件验收通知5A
- 符合DIN VDE V 0884 - 11:2017 - 01，V₁₀RM = 565V峰值
- 符合GB4943.1 - 2011的CQC认证
- 通过AEC - Q100认证
- 宽温度范围：- 40℃至125℃
- 符合RoHS标准，采用NB SOIC - 8封装
应用领域
- 隔离式I²C、SMBus、PMBus接口
- 多级I²C接口
- 电动和混合动力电动汽车
- 开漏网络
- I²C电平转换
- 电源
