温馨提醒：图片仅供参考，商品以实物为准

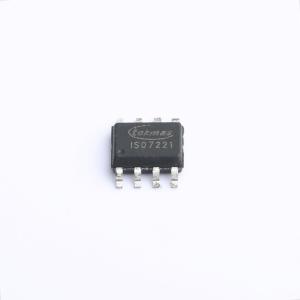

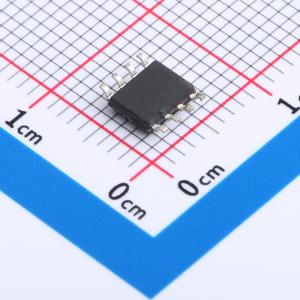

ISO7221ADR(TOKMAS
增强型ESD、3.0KVrms 200Mbps单通道数字隔离器
- 描述
- 数字隔离器 电容隔离 通道数：2 隔离电压(Viso)：2500Vrms 通道 1/1 5Mbps 数字隔离器
- 品牌名称
- Tokmas(托克马斯)
- 商品型号
- ISO7221ADR(TOKMAS
- 商品编号
- C7589216
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.1917克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字隔离器 | |
| 正向通道数 | 1 | |
| 反向通道数 | 0 | |
| 最大数据速率 | 200Mbps | |
| 默认输出 | 高电平 | |
| 隔离电压(Vrms) | 2500 |
| 属性 | 参数值 | |
|---|---|---|
| CMTI(kV/us) | 75kV/us | |
| 工作温度 | -40℃~+125℃ | |
| 工作电压(VCCA) | 3V~5.5V | |
| 工作电压(VCCB) | 3V~5.5V | |
| 传播延迟(tpd) | 8ns |
商品特性
- 超低功耗（1Mbps）：0.75mA/通道
- 高数据速率：200Mbps
- 高共模瞬态抗扰度：典型值75 kV/μs
- 对辐射和传导噪声具有高鲁棒性
- 低传播延迟：5V工作时典型值为8ns，3.3V工作时典型值为9ns
- 隔离电压：交流3000Vrms
- 高ESD额定值：符合ESDA/JEDEC JS-001-2017人体模型（HBM）±8kV
- 安全和法规认证：根据UL 1577、CSA组件验收通知5A、DIN VDE V 0884-11:2017-01，1分钟耐压3000Vrms，V₁₀RM = 565V峰值
- 3V至5.5V电平转换
- 宽温度范围：-40℃至125℃
- 符合RoHS标准，采用NB SOIC-8封装
应用领域
- 通用单通道隔离
- 工业现场总线
- 隔离工业自动化系统
- 隔离式开关电源
- 隔离式ADC、DAC
- 电机控制
