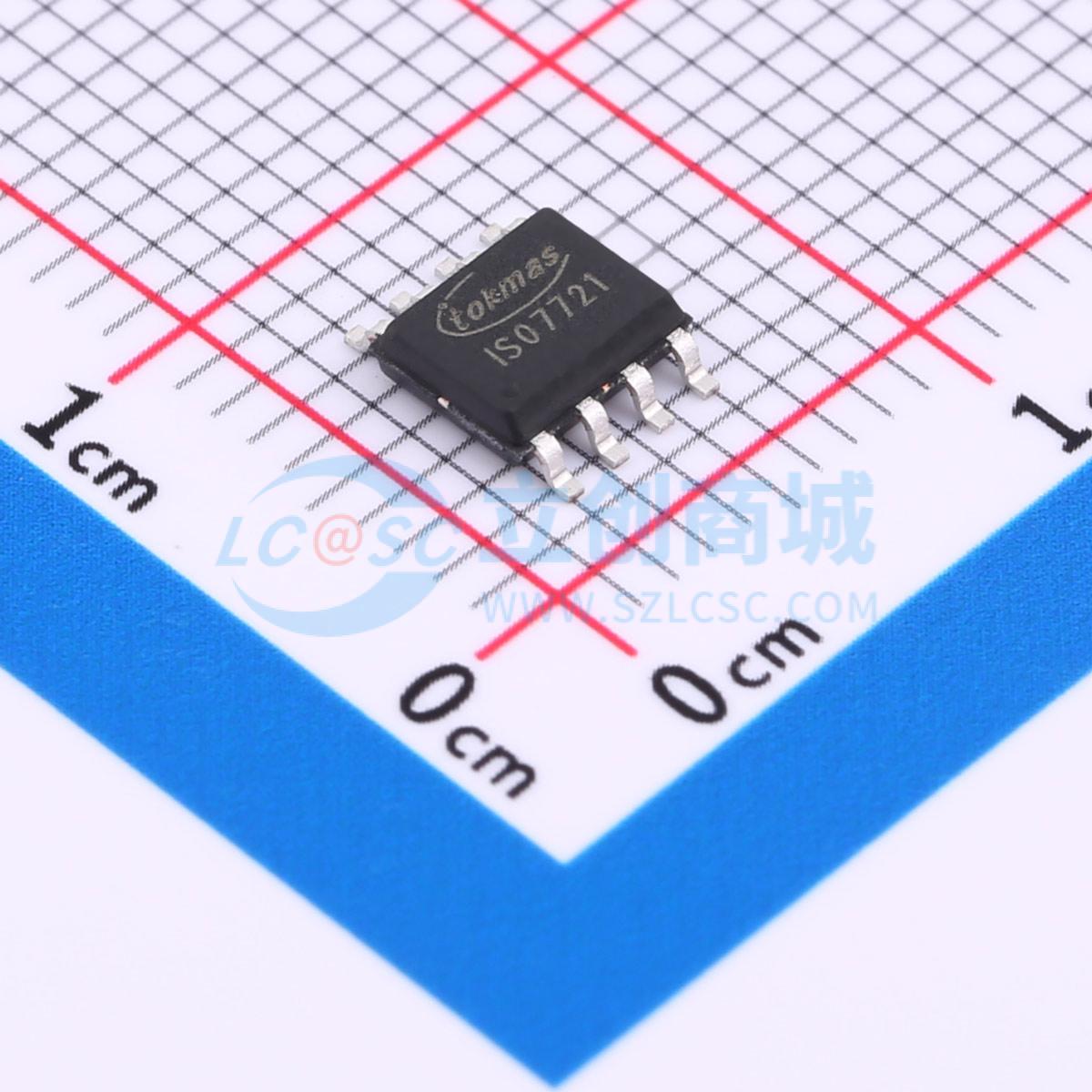

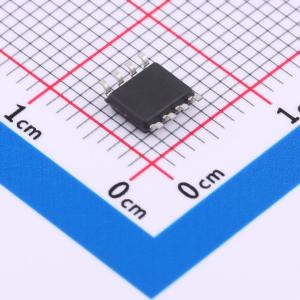

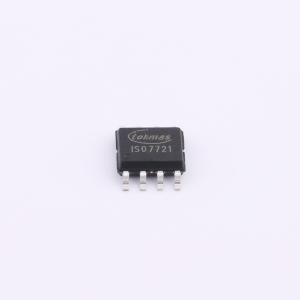

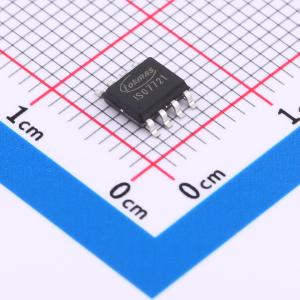

温馨提醒：图片仅供参考，商品以实物为准
ISO7721DR(TOKMAS)
增强型ESD双通道数字隔离器
- 描述
- 数字隔离器 电容隔离 通道数：2 隔离电压(Viso)：3000Vrms 高速 5000VRMS 双通道数字隔离器
- 品牌名称
- Tokmas(托克马斯)
- 商品型号
- ISO7721DR(TOKMAS)
- 商品编号
- C7589217
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.15575克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字隔离器 | |
| 正向通道数 | 1 | |
| 反向通道数 | 1 | |
| 最大数据速率 | 200Mbps | |
| 隔离电压(Vrms) | 3000 |
| 属性 | 参数值 | |
|---|---|---|
| CMTI(kV/us) | 75kV/us | |
| 工作温度 | -40℃~+125℃ | |
| 工作电压(VCCA) | 3V~5.5V | |
| 工作电压(VCCB) | 3V~5.5V | |
| 传播延迟(tpd) | 9ns |
商品特性
- 超低功耗（1Mbps）：0.58mA/通道
- 高数据速率：200Mbps
- 高共模瞬态抗扰度：ISO772x：典型值75kV/μs，ISO773x：典型值120kV/μs
- 对辐射和传导噪声具有高鲁棒性
- 低传播延迟：典型值9ns
- 隔离电压：ISO772x：交流3000Vrms，ISO773x：交流5000Vrms
- 高ESD等级：ESDA/JEDEC JS - 001 - 2017人体模型（HBM）±8kV
- 安全和法规认证：根据UL 1577、CSA组件验收通知5A，1分钟耐压3000Vrms/5000Vrms；DIN VDE V 0884 - 11:2017 - 01 VIORM = ±65V峰值/1200V峰值；根据GB4943.1 - 2011获得CQC认证
- 3V至5.5V电平转换
- 通过AEC - Q100认证
- 宽温度范围：-40℃至125℃
- 符合RoHS标准，采用NB SOIC - 8、WB SOIC - 16封装
应用领域
- 通用多通道隔离
- 工业现场总线隔离
- 工业自动化系统
- 隔离式开关电源
- 隔离式ADC、DAC
- 电机控制
