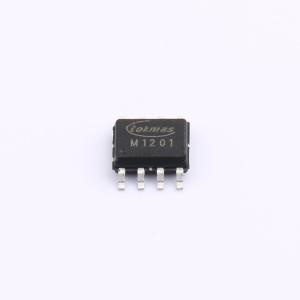

温馨提醒：图片仅供参考，商品以实物为准
ADUM1201AR(TOKMAS)
增强型ESD，3.0KVrms/5.0KVrms 200Mbps双通道数字隔离器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 数字隔离器 通用 隔离技术：磁隔离 通道数：2 隔离电压(Viso)：2500Vrms 数字隔离器
- 品牌名称
- Tokmas(托克马斯)
- 商品型号
- ADUM1201AR(TOKMAS)
- 商品编号
- C7589219
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.09885克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字隔离器 | |
| 正向通道数 | 2 | |
| 反向通道数 | 0 | |
| 最大数据速率 | 200Mbps | |
| 默认输出 | 高电平 | |
| 隔离电压(Vrms) | 3000 |
| 属性 | 参数值 | |
|---|---|---|
| CMTI(kV/us) | 75kV/us | |
| 工作温度 | -40℃~+125℃ | |
| 工作电压(VCCA) | 3V~5.5V | |
| 工作电压(VCCB) | 3V~5.5V | |
| 传播延迟(tpd) | 9ns |
商品特性
- 超低功耗（1Mbps）：0.58mA/通道
- 高数据速率：200Mbps
- 高共模瞬态抗扰度：ADuM12xx：典型值75kV/μs，ADuM13xx：典型值120kV/μs
- 对辐射和传导噪声具有高鲁棒性
- 低传播延迟：典型值9ns
- 隔离电压：ADuM12xx：交流3000Vrms，ADuM13xx：交流5000Vrms
- 高ESD等级：ESDA/JEDEC JS - 001 - 2017人体模型（HBM）±8kV
- 每UL 1577标准，1分钟耐压3000Vrms/5000Vrms
- 符合CSA组件验收通知5A
- 符合DIN VDE V 0884 - 11:2017 - 01标准，V10RM = 565V峰值/1200V峰值
- 符合GB4943.1 - 2011标准的CQC认证
- 3V至5.5V电平转换
- 通过AEC - Q100认证
- 宽温度范围：-40℃至125℃
- 符合RoHS标准，NB SOIC - 8、WB SOIC - 16封装
应用领域
- 通用多通道隔离
- 工业现场总线隔离
- 隔离工业自动化系统
- 隔离式开关电源
- 隔离式ADC、DAC
- 电机控制
