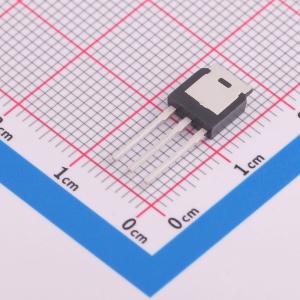

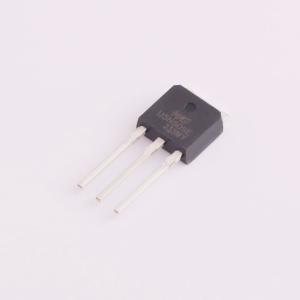

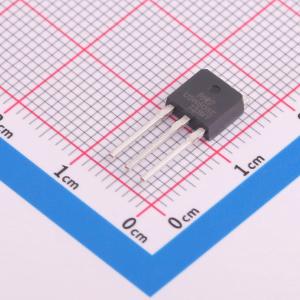

温馨提醒：图片仅供参考，商品以实物为准
WGU5N60SE
600V N沟道MOSFET
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：低固有电容。 出色的开关特性。 扩展的安全工作区。 无与伦比的栅极电荷：Qg = 13.3nC（典型值）。 Rds(on)：2.3Ω（最大值）@Vg = 10V。 100%雪崩测试
- 品牌名称
- Wild Goose(威谷)
- 商品型号
- WGU5N60SE
- 商品编号
- C7541452
- 商品封装
- TO-251
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 600V | |
| 连续漏极电流(Id) | 5A | |
| 导通电阻(RDS(on)) | 2.3Ω@10V | |
| 耗散功率(Pd) | 50W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2V | |
| 栅极电荷量(Qg) | 13.3nC@10V | |
| 输入电容(Ciss) | 620pF | |
| 反向传输电容(Crss) | 8pF | |
| 输出电容(Coss) | 70pF |
商品特性
- 低固有电容
- 出色的开关特性
- 扩展的安全工作区
- 无与伦比的栅极电荷：Qg = 61.7nC（典型值）
- BVDSS = 100V，ID = 30A
- RDS(on)：0.043 Ω（典型值）@VG = 10V
- 100% 雪崩测试
- TO - 252
